1. Definición del tanque de aire
El tanque de aire es el dispositivo de almacenamiento de gas en el sistema de frenado del semirremolque y el tractor. El tanque de aire se utiliza para almacenar el aire comprimido por el compresor de aire (bomba de aire), que se utiliza en frenado de automóviles, silbato y otros sistemas. Como se muestra en la Figura 1

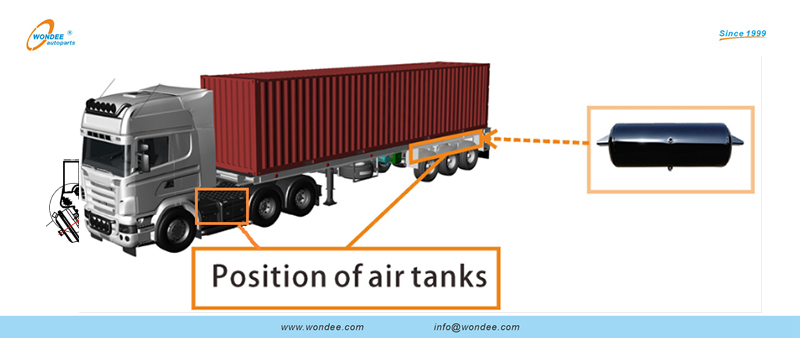

Figura 1 Posición de los tanques de aire
2. Composición del tanque de aire
El conjunto del tanque de aire incluye el cuerpo de tanque de aire, Soportes de tanque de aire, Entradas y puntos de venta de aire, y el puertos de drenaje, como se muestra en la Figura 2

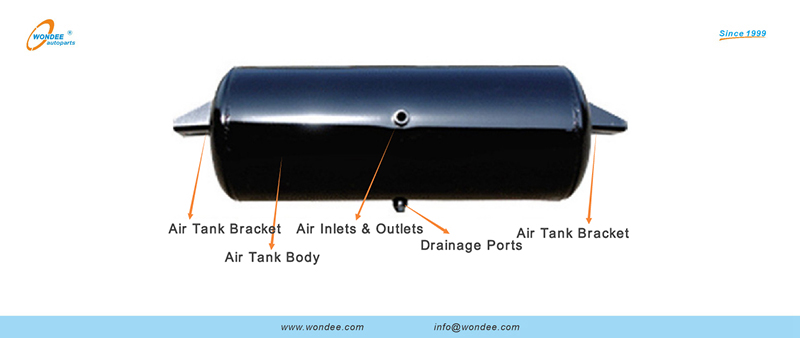

Figura 2 Diagrama de estructura del tanque de aire
3. Implementación del estándar del tanque de aire
Implementación de acuerdo con los requisitos de rendimiento de QC/T 200-2015 y los métodos de prueba del tanque de aire para el dispositivo de freno de aire de automóviles y remolques.
4. Parámetros principales para el tanque de aire
1) Volumen (l): el volumen efectivo del tanque de aire
2) Presión de trabajo (MPA): la presión de trabajo nominal del tanque de aire. La presión de diseño y la presión de prueba del tanque de aire son generalmente más altas que la presión de trabajo.
3) Tipo: Tipo horizontal
4) Temperatura de diseño (° C): 150 ° C común
5) Medio de trabajo: aire comprimido
5. Clasificación del tanque de aire
Según la clasificación del material, hay los siguientes dos tipos
El tanque de aire de acero, como se muestra en la Figura 3
El tanque de aire de aleación de aluminio, como se muestra en la Figura 4

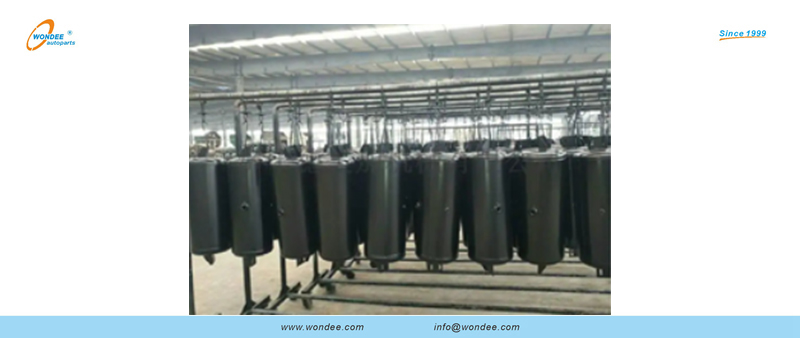

figura 3 Tanque de aire de acero

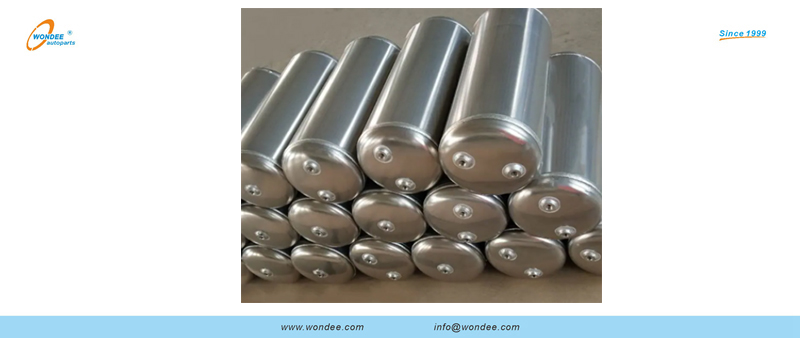

Figura 4 Tanque de aire de aleación de aleación de aluminio
La diferencia entre el tanque de aire de aleación de aluminio y el tanque de aire de acero es como se muestra en la Tabla 1
Característica | Aylo de aleación de aluminio tanque | Tanque de aire de acero |
Limpieza | La superficie de la placa de aleación de aluminio está recubierta con una película, y la limpieza es buena | Es difícil controlar la limpieza del tanque de aire de acero |
Vida de servicio | La superficie del aluminio es fácil de generar automáticamente una capa de película protectora AL2O3 densa y firme, que puede proteger el sustrato de la corrosión y tiene una vida útil más larga. | El tanque de aire de acero debe rociarse con plástico dentro y fuera para evitar la corrosión, y la vida útil es más corta. |
Cojinete de presión | Menos de 1.2MP | Menos de 1.2MP |
Costo | Mayor costo | Costo más bajo |
Tabla 1 La diferencia entre el tanque de aire de aleación de aluminio y el tanque de aire de acero
Según el número de espacios en el tanque de aire, hay los siguientes dos tipos
Tipo integral: un tanque de aire es un espacio independiente. (Figura 5)
Tipo de división: un tanque de aire tiene dos o más independientes espacios. (Figura 6)
Nota: Cada espacio independiente debe equiparse con una válvula de drenaje.

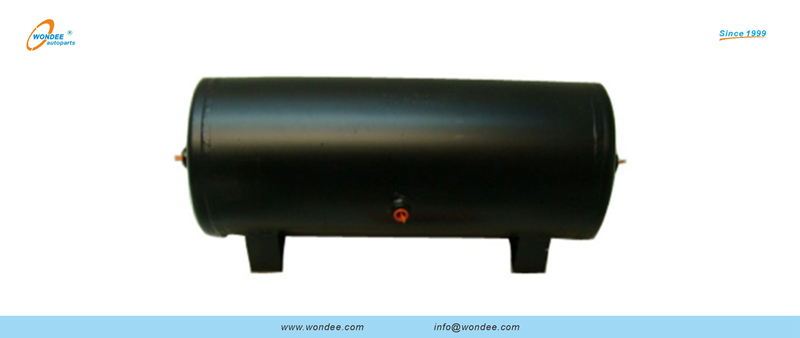

Figura 5 Tanque de aire con un espacio independiente

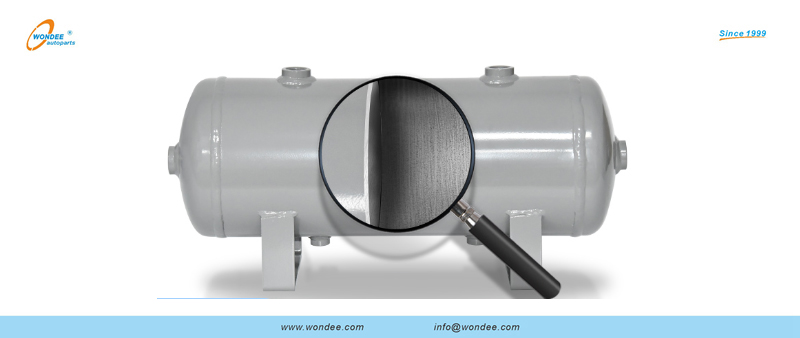

Figura 6 Tanque de aire con múltiples espacios independientes
6. mal funcionamiento de los tanques de aire y contramedidas
El tanque de aire de acero está oxidado y necesita ser reemplazado en casos severos.
La falla de drenaje del tanque de aire, como demasiadas impurezas y aguas residuales en el fondo, bloqueando el desagüe y se requiere drenaje o limpieza regular. En general, el tanque de aire debe drenarse todas las semanas o antes de cada entrega de productos.
Problemas de soldadura. Cuando hay fugas de aire del tanque de aire causado por problemas de soldadura, debe reemplazarse a tiempo.
