1. La composición de una suspensión de aire

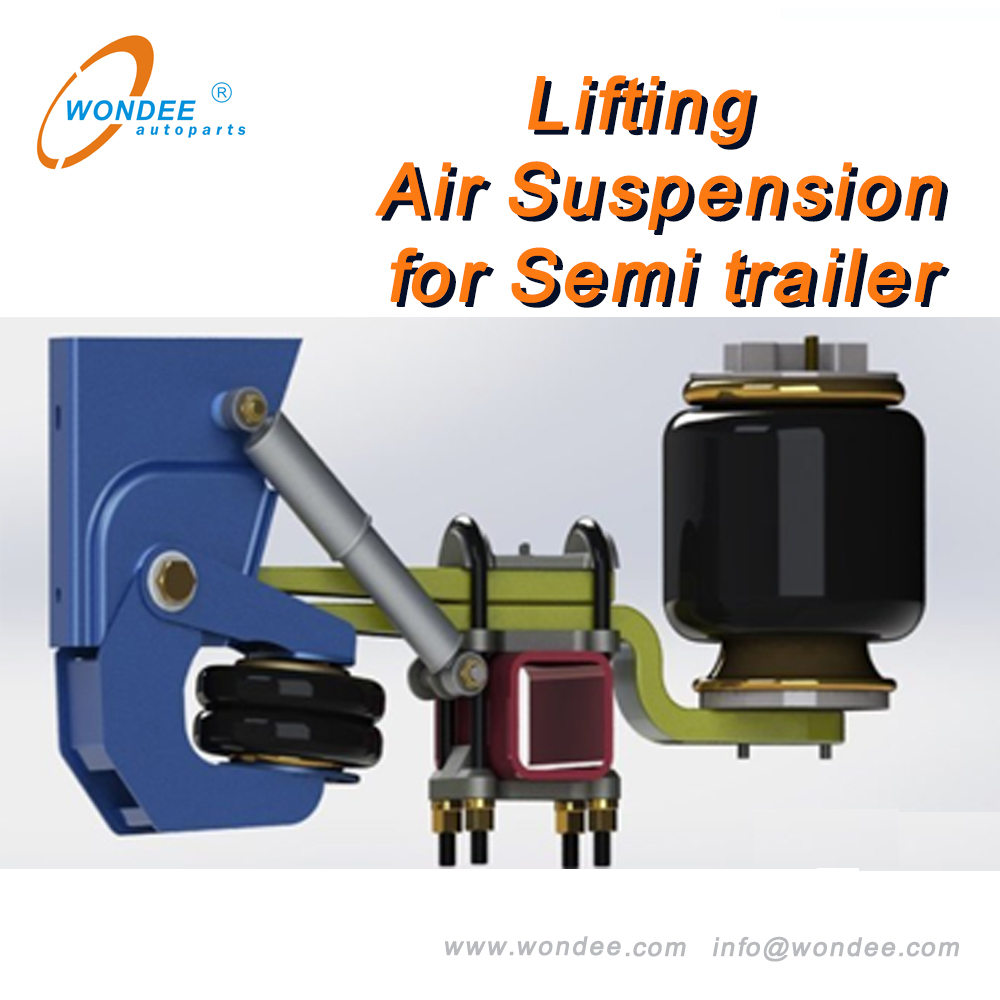

1.1 Composición del sistema de suspensión de aire de elevación de un solo eje
Como se muestra en la Figura 1 a continuación. Principalmente consiste en las siguientes 7 partes:
1) Conjunto de soporte de enlazador aéreo
2) Ejamblea de airbag de elevación
3) Asamblea de enlazador de aire
4) Asamblea de amortiguadores
5) Conjunto de airbag de carga de carga
Los tipos de sección del tubo del eje coincidente son el tubo cuadrado 150x150, el tubo cuadrado 127x127 y el tubo redondo φ127, la capacidad de carga de la carga del eje incluye 8 toneladas, 9 toneladas, 10 toneladas, 11.5 toneladas, 12 toneladas y 13 toneladas.

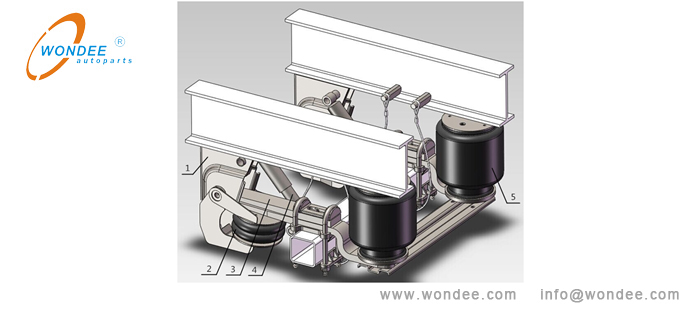

(Figura 1. Diagrama esquemático de la suspensión de aire del remolque de elevación)

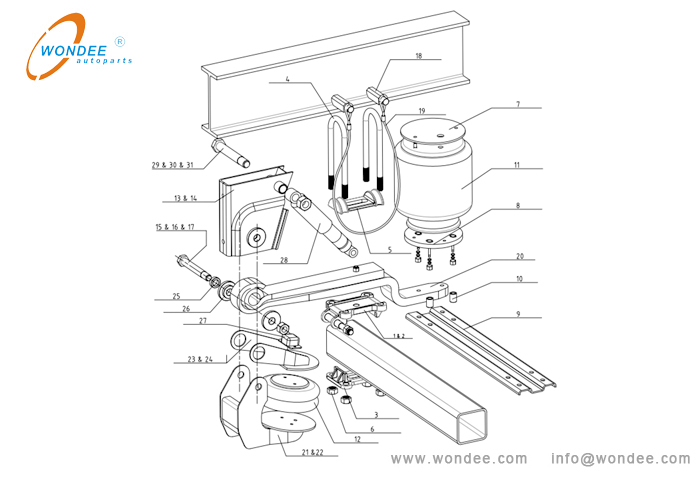

1.2 Diagrama de explosión de la suspensión de aire de elevación de un solo eje
Como se muestra en la Figura 2 a continuación:
(Figura 2. Diagrama de explosión de la suspensión de aire de elevación de un solo eje)
1.3 Lista de componentes para la suspensión de aire de elevación de eje único
2. Equipo, herramientas y documentos requeridos para la instalación
2.1 Requisitos para la ubicación de soldadura
La ubicación de soldadura debe estar limpia y libre de humedad, pintura y mancha de aceite. Cuando la temperatura ambiente es inferior a 15 ℃, las piezas de trabajo se precalentarán.
2.2 Equipos y herramientas de soldadura
Para todas las soldaduras, se debe usar soldadura blindada por gas CO2, y el voltaje de soldadura y la corriente de soldadura deben determinarse después de la depuración en el sitio.
2.3 llave de torque (torque máximo no menos de 1300n • m)
2.4 Medidas o escalas de cinta
2.5 pinzas vernier
2.6 grúa o dispositivo de elevación
2.7 Griners (portátil)
2.8 Dispositivo de suministro de aire comprimido
2.9 llave de aire
2.10 manguera de aire y accesorios, etc.
2.11 Dispositivo de posicionamiento del eje
2.12 Dibujo de ensamblaje de suspensión de aire, dibujos de piezas y diagrama del sistema de circuito de aire y dibujo de instalación del remolque
3. Inspección antes de la instalación
3.1 Verifique si los parámetros de suspensión de aire coinciden con los requisitos técnicos del diseño del remolque.
3.2 Verifique si el número de partes de la suspensión de aire es correcta.
4. Proceso de guía de instalación
4.1 ensamblar el eje y el enlazador de aire

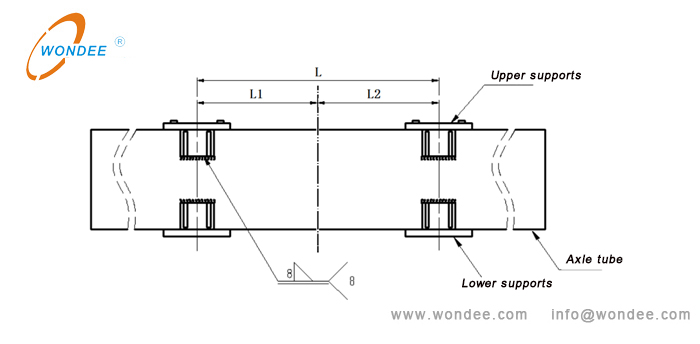

4.1.1 Como se muestra en la Figura 3, en primer lugar, soldada el soportes superiores e inferiores del eje a las posiciones correspondientes del eje de acuerdo con las dimensiones del dibujo del ensamblaje para garantizar que la dimensión l La tolerancia está dentro de ± 1 mm, y L1 = L2, y la tolerancia está dentro de ± 0.5 mm.
(Figura 3. Soldar los soportes del eje)

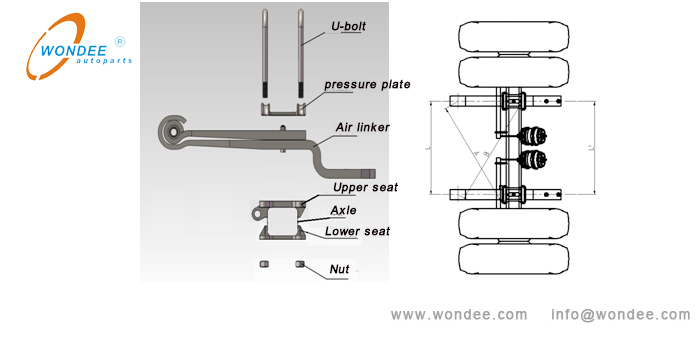

4.1.2 Como se muestra en la Figura 4 a continuación. Use los 2 pernos U para instalar el enlazador de aire y placa de presión sobre el eje. Consulte el dibujo del conjunto de la suspensión de aire para la ubicación de instalación específica y las dimensiones.
En primer lugar, pre-trituración de los pernos U con una fuerza previa a la fuerza entre 150 nm y 200 nm. Luego, ajuste las distancias centrales L y L 'de los enlazadores de aire para garantizar que la diferencia entre las diagonales A y B esté dentro de ± 2 mm.
(Figura 4. Instalación de enlazadores de aire)
4.1.3 Apriete los pernos U de acuerdo con los requisitos de torque del dibujo general de ensamblaje.
Nota: No apriete a la vez, use el método diagonal para apretar cada tuerca paso a paso.
4.2 Soldadura del soporte de enlazador de aire, el soporte superior de la bolsa de aire de carga en el chasis
4.2.1 Según el dibujo del conjunto de la suspensión de aire, determine primero las posiciones de soldadura de los soportes de conector de aire (izquierda y derecha) y los soportes superiores (izquierda y derecha) de la bolsa de aire, en segundo lugar, dibuje líneas de posición para soldar en la placa de ala inferior Del chasis, en tercer lugar, los paréntesis, en la última medida si las dimensiones relevantes cumplen con los requisitos de diseño, de lo contrario, reinstalan.

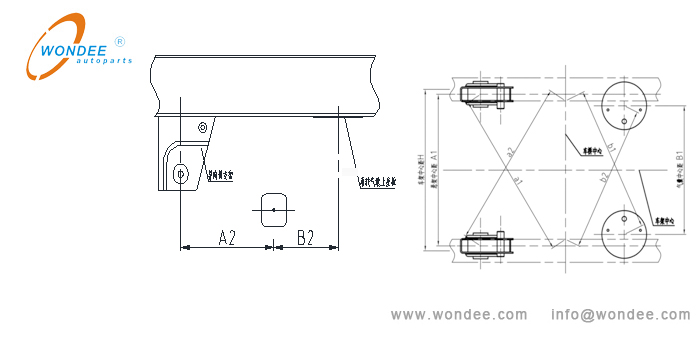

4.2.2 Como se muestra en la Figura 5 a continuación, mida A2+B2 en el proceso de ajuste de la posición de los soportes para garantizar que las tolerancias de A1 y A2, B1 y B2 estén dentro de ± 2 mm.
A1: Distancia central lateral de los soportes de enlazador de aire izquierdo y derecho.
B1: distancia central lateral de los soportes en el Airbag de carga.
A2: la distancia vertical entre el orificio central del perno de fijación del soporte de aire y la línea central del eje.
B2: la distancia vertical entre el centro de soporte superior de la bolsa de aire de carga y la línea central del eje.
A1 y A2: las distancias diagonales (ver Figura 5).
B1 y B2: la distancia diagonal (ver Figura 5).
(Figura 5.Posicionamiento de soportes)

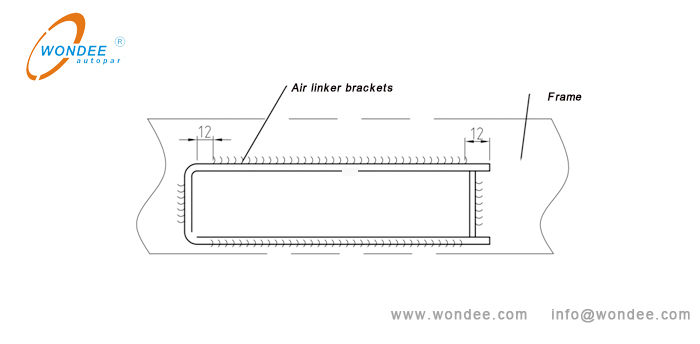

4.2.3 como se muestra en la Figura 6. Soldide el Soportes de enlazador aéreo.
Se requiere que el segmento de la línea de inicio de 12 mm y el segmento de la línea final de 12 mm no se solucionen.
La soldadura de los soportes de los airbags de carga tiene los mismos requisitos
(Figura 6. Requisitos de soldadura de los soportes de enlazador aéreo)

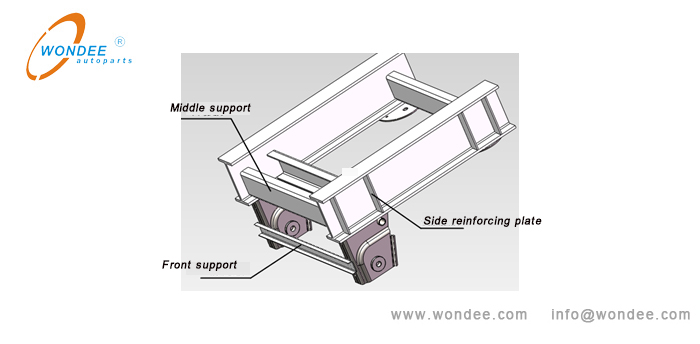

4.2.4 Reforzar el chasis como se muestra en la Figura 7 a continuación. También se puede cambiar a otros métodos de fortalecimiento de acuerdo con las condiciones específicas del chasis del trailer.
4.3 Instale el conjunto del enlazador de aire y el ensamblaje del soporte de aire
4.3.1 Utilice un marco temporal para admitir todo el chasis semirraíferes a una altura que sea conveniente para la instalación, y asegúrese de que el soporte sea firme.

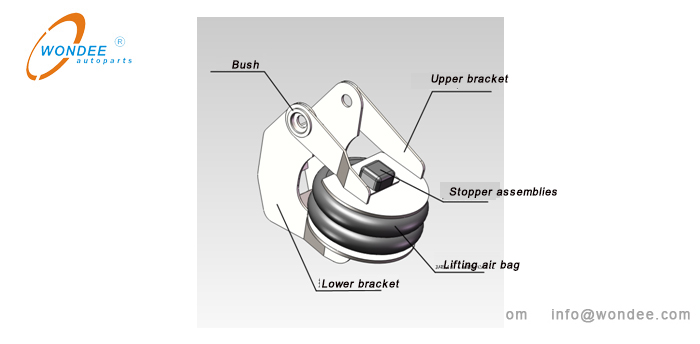

4.3.2 Instale el conjunto de airbag de elevación como se muestra en la Figura 8.
(Figura 8.Ensamblaje del conjunto de la bolsa de aire de elevación)

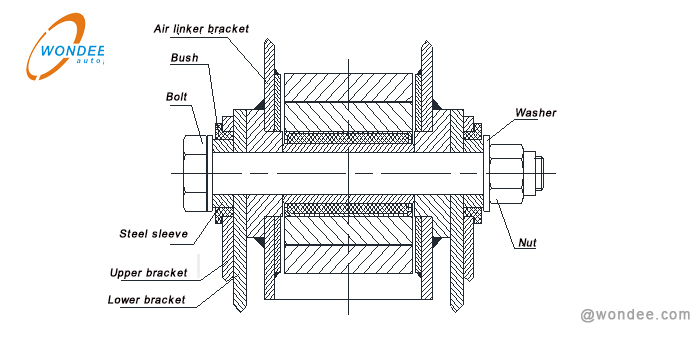

4.3.3 Instale las piezas relevantes como se muestra en la Figura 9, y luego conéctelas con pernos. El par de bloqueo es: 200 nm ~ 300 nm.
(Figura 9. Instalación del ensamblaje del conector de aire)
4.4 Instale la placa de montaje inferior de la airbag de carga de carga

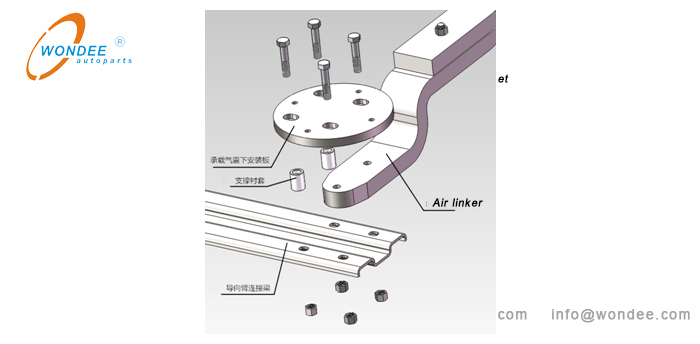

Como se muestra en la Figura 10 a continuación, fije la placa de montaje más baja de la bolsa de aire de carga, el haz de conexión del enlazador de aire y las mangas de soporte con pernos y tuercas, y apriéralas de acuerdo con el par diseñado.
(Figura 10. Instalación de la placa de montaje de la bolsa de aire de carga)
4.5 Instalación de amortiguadores y airbags de carga

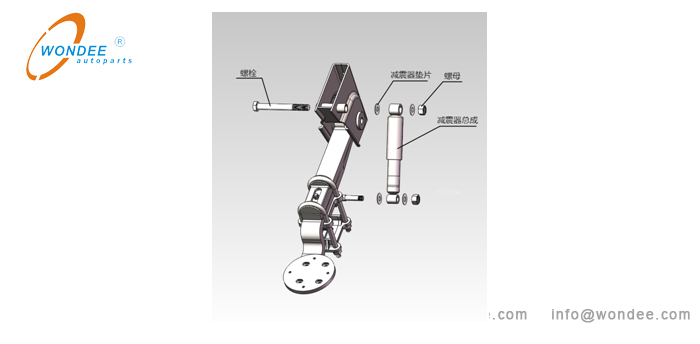

4.5.1 Instalar amortiguadores de choque
。
Como se muestra en la Figura 11 a continuación. Use pernos para arreglar los dos extremos del amortiguador al soporte de conector de aire y el soporte superior del eje respectivamente.
Atención: 1). Simplemente atornille las tuercas, sin necesidad de apretar.
2). los El amortiguador debe orientarse como se muestra.
(Figura 11. Instalación de amortiguadores)
4.5.2 Instalar airbags de carga de carga
Instale los airbags de carga en los soportes superior e inferior con pernos. Apretado del par de acuerdo con los requisitos de diseño.
4.6 Instale el circuito neumático que controla la altura del eje

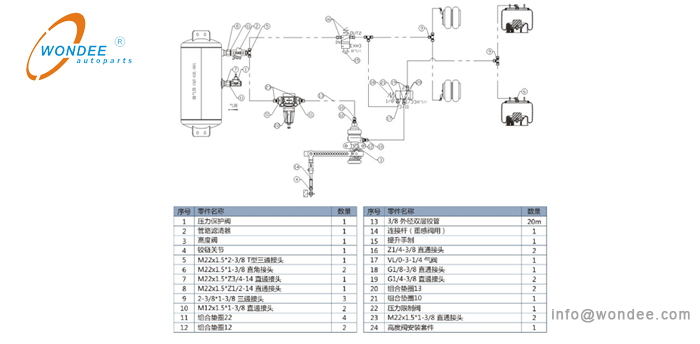

Instala el Circuito neumático de acuerdo con los dibujos de construcción como se muestra en la Figura 11 a continuación.
(Figura 11. Control de altura del eje circuito neumático)

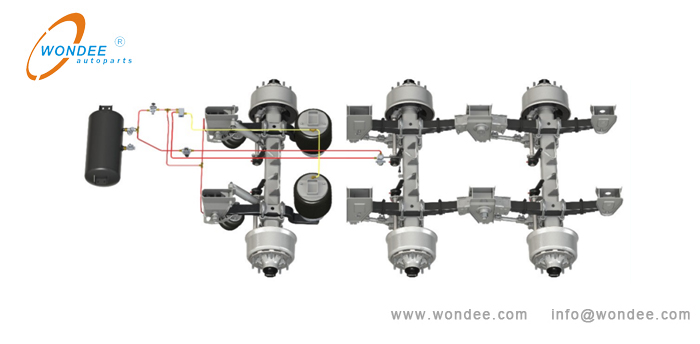

Nota: La biela de nivelación de nivelación LSV generalmente se instala en el eje de la suspensión mecánica adyacente a la suspensión de aire, y el LSV se instala en el chasis sobre él. Como se muestra en la Figura 12 a continuación.
(Figura 12. Diagrama esquemático de instalación del circuito neumático)
4.7 Ajuste de altura de la suspensión de aire
Después de instalar el circuito neumático anterior, las bolsas de aire se inflan y la altura de la suspensión se ajusta ajustando el ángulo de la biela de la válvula de detección de carga. Después de que la altura de la suspensión se ajusta al rango de diseño, arregle la varilla de nivelación de LSV.

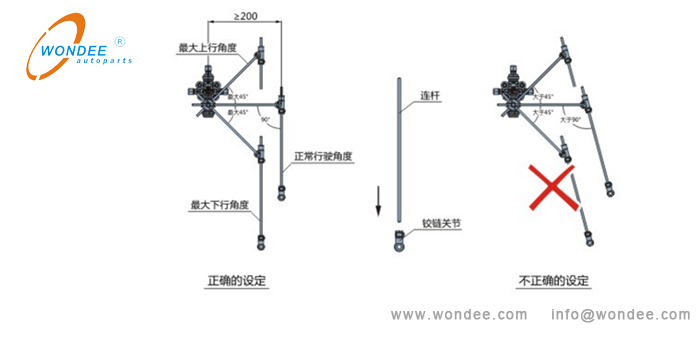

Nota: Cuando la altura de elevación de la bolsa de aire alcanza la altura del diseño de la suspensión (el vehículo funciona normalmente), la biela de nivelación de LSV debe mantenerse en una posición horizontal y a 90 ° hasta la biela. Como se muestra en la Figura 13 a continuación.
(Figura 13. Ajuste y fijación de la válvula de detección de carga)
4.8 PERNOS DE COMPLEJO
Una vez que se completa el ajuste, apriete los pernos de fijación del conector de aire y los pernos de fijación superior e inferior absorbente de amortiguadores de acuerdo con el par de diseño.
4.9 Instale el sistema de frenos neumáticos de acuerdo con los requisitos de diseño (omitidos aquí)
5. Otras regulaciones
Ejecutar de acuerdo con los estándares y regulaciones relevantes del fabricante del vehículo.
Compilado por Wondee AutoParts
2022-1-14
