Introducción de zapatos de freno de remolque.

Vistas:0     Autor:Wondee Autoparts     Hora de publicación: 2021-12-14      Origen:Wondee Autoparts

Una zapata de freno de remolque se refiere a una parte que se expande hacia afuera bajo la fuerza del árbol de levas o de empuje para presionar el tambor de freno y reproducir el papel de frenado. Se instala en el eje a través del soporte del freno. Es uno de los componentes de seguridad clave en el sistema de frenos de automóviles.

Como se muestra en la Figura 1 a continuación. Una zapata de freno es una parte coincidente de los frenos de fricción de zapatos de tensión interna. Y la otra parte coincidente es un tambor de freno. Al trabajar, lleva el empuje del árbol de levas, la fuerza inversa, la fuerza tangencial y la fuerza de reacción de soporte del tambor de freno externo. Tendrá la fuerza y ​​la rigidez adecuada, y el forro de freno de soporte en la zapata de freno tendrá un coeficiente de fricción tan alto y estable posible.

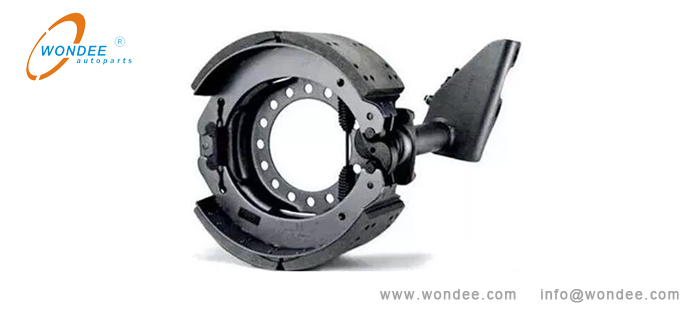

Sistema de frenos de tipo de tambor para remolques y camiones.

Figura 1. Sistema de frenos de tipo de tambor para remolques y camiones


Las zapatas de freno se usan ampliamente en los ejes de semirremolques.


Como se muestra en la Figura 2 a continuación. El conjunto de la zapata de freno se compone principalmente de zapatos de freno, forros de freno y remaches. Los forros de freno están remachados a las zapatas de freno a través de remaches, y las zapatas de freno están compuestas de placas y paneles de costillas.

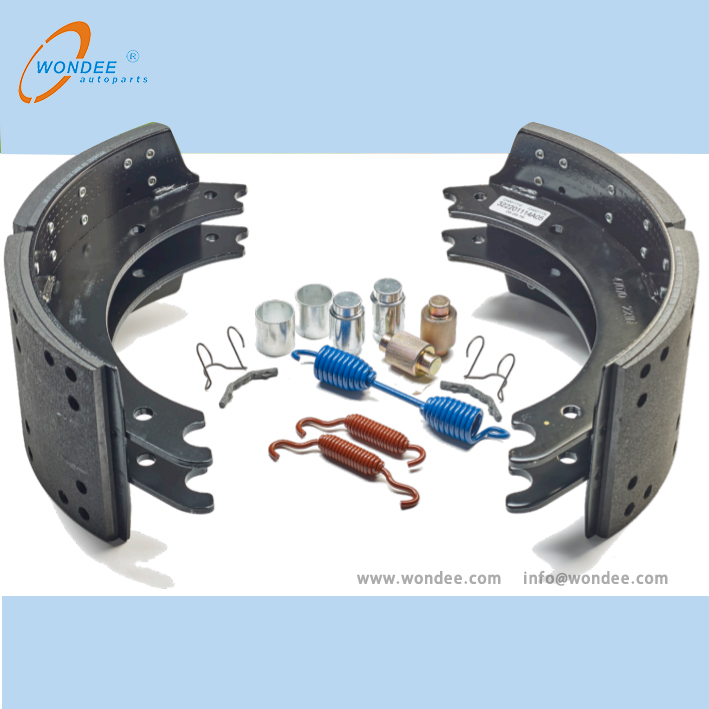

Una zapata de freno para semi remolques.

Figura 2. Una zapata de freno para semi remolques de un proveedor de China / Wondee Autoparts


Se introduce principalmente a partir de los siguientes aspectos:


1. Clasificación de las zapatas de freno.


(1) zapatos de freno de fundición


Como se muestra en la Figura 3 a continuación. Este tipo de zapato de freno está formado integralmente mediante un proceso de fundición, que tiene las siguientes ventajas sobre la zapata de freno de presión y soldadura:


① Buena consistencia del producto. El proceso de fundición puede garantizar la consistencia de los productos.


② El producto tiene una fuerte rigidez. Esto puede evitar el problema de los frenos débiles hasta cierto punto. Los camiones pesados ​​generalmente usan zapatos de freno fundido.


Con el desarrollo posterior del peso automovilístico y la mejora de los requisitos de protección ambiental, la zapata de freno se convierte gradualmente al proceso de presión y soldadura.

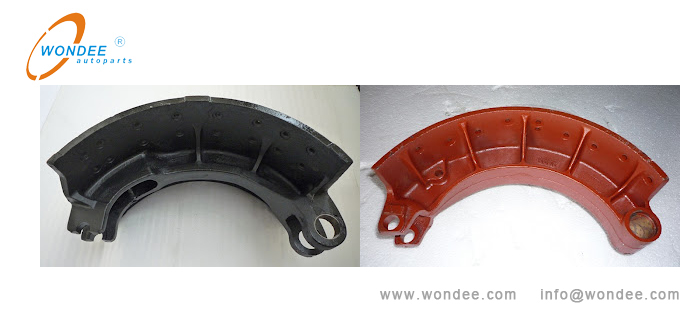

铸造 制动蹄 2铸造 制动蹄 4Zapatos de freno de fundición

Figura 3. Zapatillas de freno de fundición de un proveedor de China / Wondee Autoparts


(2)Zapatillas de freno de presión y soldadura.


Como se muestra en la Figura 4 a continuación. Este tipo de zapato de freno está hecho de placas de acero bajo el proceso de soldadura y soldadura, con una alta cuota de mercado. En comparación con el proceso de fundición tradicional, tiene las siguientes ventajas:


① peso ligero. Bajo las mismas especificaciones, la zapata de freno es aproximadamente un 20% más liviana que la zapata de freno fundido, que está más en línea con la tendencia de desarrollo del peso ligero automovilístico.

② Mejor rendimiento. Porque las zapatas de freno de prensado y soldadura.

Están hechas de placas de acero, las placas de acero tienen cierta elasticidad. Durante el frenado, el forro de freno encaja más estrechamente con el tambor de freno, y el efecto de frenado es mejor. Al mismo tiempo, debido al peso ligero de la zapata de freno, se acorta el tiempo de reacción de frenado.


③ Puede realizarse el diseño de espesor desigual del forro de freno. El forro de freno está más completamente utilizado para mejorar la vida útil del forro de freno.


④ Bajo costo de fabricación y alta eficiencia de producción. El proceso de prensado y soldadura es relativamente simple y el ciclo de procesamiento es corto, lo que puede evitar la presión de producción requerida por espacios en blanco de fundición de masas.

⑤ Buen buenos beneficios sociales. El proceso de presionado y la soldadura reemplaza el proceso de fundición, que solo tiene una baja contaminación ambiental solamente.

Zapatillas de freno de presión y soldadura.

Figura 4. Presionando y soldadura de zapatas de freno de un proveedor de China / Wondee Autoparts


2. Parámetros técnicos de las zapatas de freno.


Como se muestra en la Figura 5 a continuación. Los principales parámetros técnicos de los zapatos de tambor de freno son los siguientes:

Diagrama esquemático de los parámetros de la zapata de freno.

Figura 5. Diagrama esquemático de un parámetro de zapatos de freno


(1) A: Distancia central entre PIN de soporte y Pin de rodillo

(2) B: Ancho de la zapata de freno

(3) H: altura central

(4) r: radio de superficie de frenado

(5) D1: Diámetro del PIN de soporte

(6) D2: Diámetro del rodillo


3. Selección de zapatas de freno.


Cómo seleccionar la zapata de freno correctamente, se puede determinar a partir de los siguientes aspectos:


(1) Determine los productos de acuerdo con los números OEM de fabricantes de automóviles, fabricantes de ejes o fabricantes de zapatos de freno.


Consulte la Tabla 1.Bebello por la zapata de freno común. Números OEM de fabricantes conocidos:

Modelos de zapatos de freno

OEM

ÁRBITRO. NÚMEROS



Bpw180 (viejo)

05.091.26.64.2


Bpw180 (nuevo)

05.091.46.17.0


Bpw200 (viejo)

05.091.27.54.2


BPW200 (nuevo)

05.091.27.83.0


Bpw220 (nuevo)

05.091.28.29.0


Saf180 (viejo)

3.054.0052.00


Saf200 (viejo)

3.054.0053.00


4515q

152.05.533


4515e

150.25.412


4515fs

A-jaO508-001


4515

Igual que la de Fuwa


4551q

152.05.191


4551e

152.00.007


4551

Igual que la de Fuwa


4707

152.24.724


4709

Eaton819707


4311e

Eaton805442
Eaton805460


4524q

Meritor A3222E1383


4702

MERITOR A3222M2223


1443e

Eaton807685


1308q

Meritor A3222F1982


1308e

Meritor A322201837
EATON 1005840


1308p



4516Q



4516



4514

Meritor A3222C1381


11.5 YORK



11.5 FUWA



3502550



3502560




(2) Determine los productos de acuerdo con los parámetros básicos de las zapatillas de freno.

Con referencia a la Figura 5, los parámetros técnicos de las zapatillas de freno común se muestran en la Tabla 2 a continuación.

Modelo

R

D1

D2

A

B

H1

H2

Bpw180 (viejo)

R205

∅26

∅36

318

180

51

51

Bpw180 (nuevo)

R205

∅26

∅36

318

180

49.17

54.1

Bpw200 (viejo)

R205

∅26

∅36

318

200

51

51

BPW200 (nuevo)

R205

∅26

∅36

318

200

49.17

54.1

Bpw220 (nuevo)

R205

∅26

∅36

317.7

220

49.17

54.1

Saf180 (viejo)

R205

∅19

∅31.9

323.85

180

36.5

31.75

Saf200 (viejo)

R205

∅19

∅31.9

323.85

200

36.5

31.75

4515q

R203

∅19.2

∅25.5

323.85

177.8

49

45

4515e

R203

∅19

∅32

323.85

177.8

39.2

32.48

4515fs

R203

∅19

∅32

323.52

177.8

49.3

50.9

4515

R203

∅19.05

∅27

323.85

177.8

48.5

50.9

4551q

R203

∅19.2

∅25.6

323.85

220

49

45

4551e

R203

∅19

∅32

323.85

220

39.2

32.48

4551fs

R203

∅19

∅32

323.52

220

49.3

50.9

4551

R203

∅19.05

∅27

323.85

220

48.5

50.9

4707

R203

∅19

∅25.6

323.7

177.8

47.75

47.5

4709

R204.32

∅20.6

∅35

312.72

176.5

49.19

17.3

4311e

R190.8

∅21

∅35

312.8

176.5

39.78

20

4524q

R203

∅19.2

∅25.6

323.85

127

49

45

4702

R183.5

∅19

∅25.6

296

101.5

46

39.7

1443e

R187

∅18.8

∅35

295.5

101.5

49.5

0

1308q

R178.5

∅19

∅22

293.5

101.5

31.8

30.6

1308e

R178.5

∅19.2

∅34

299.3

101.5

30.5

3.7

4516

R203

∅19.05

∅27

323.85

203

48.5

50.9

4514

R203

∅19.05

∅27

323.85

152

48.5

50.9

11.5t york

R150

∅19

∅26

233

178

41

46

11.5t fuwa

R150

∅19

∅32

228

190

44

41

3502550

R145.75

∅23

∅36

204

150



Tabla 2. Parámetros de las zapatas de freno común.


(3) Determine los productos de acuerdo con las muestras de zapatos de freno o dibujos.


4. Instrucciones de mantenimiento de la zapata de freno.

Para lograr la vida útil más larga y el mejor rendimiento de servicio de las zapatillas de freno, el mantenimiento regular se llevará a cabo de acuerdo con el manual de mantenimiento del fabricante del fabricante del vehículo o el fabricante del eje.


5. Garantía de la zapata de freno Descripción


La garantía de calidad de las zapatillas de freno de vehículos pesados ​​es generalmente de la siguiente manera:


Zapatas de freno para semi remolques: 3 años o 500,000 km.

② Zapatillas de freno para camiones pesados: 2 años o 500,000 km.


La garantía de calidad generalmente se limita a usar en autopistas o carreteras ordinarias. No incluye el desgaste normal, el uso inadecuado, la instalación incorrecta, el accidente de tráfico, el mantenimiento inadecuado o cualquier otra situación que pueda considerarse como la falla del producto. La situación específica estará sujeta a las instrucciones del fabricante.

NOTA: Los forros de freno son partes vulnerables y no están cubiertas por la garantía


6.Mesa de selección de zapatos de freno wondee


La tabla de selección de zapatos de freno Wondee se muestra en la Tabla 3 a continuación:

Modelo

Especificación

Imagen

4514

Intercambio con:
Rockwell / Meritor A3222C1381
Tamaño del tambor: ∅419x152mm
Tamaño del agujero del remache: 6.7mm

Img_25601-4514

4515 (FUWA 13T)

Pastillas de frenos
Tamaño del tambor: ∅419x177.8mm
Tamaño del agujero del remache: 6.7mm

Img_25702-4515

4516

Pastillas de frenos
OEM NO.: 15206227
Tamaño del tambor: ∅419x203mm
Tamaño del agujero del remache: 6.7mm

Img_25803-4516

4551 (FUWA 16T)

Pastillas de frenos
Tamaño del tambor: ∅419x220mm
Tamaño del agujero del remache: 6.7mm

04-4551Img_259

4524q

Pastillas de frenos
Rockwell / Meritor A3222E1383
Spicer OE M16WS188X
Tamaño del tambor: ∅419x127mm
Tamaño del agujero del remache: 6.7mm

Img_26005-4524q

4515q

Pastillas de frenos
Tamaño del tambor: ∅419x177.8mm
Tamaño del agujero del remache: 6.7mm

Img_26106-4515q

4516Q

Pastillas de frenos
OEM NO.: 15206227
Tamaño del tambor: ∅419x203mm
Tamaño del agujero del remache: 6.7mm

Img_26207-4516q

4551q

Pastillas de frenos
OEM NO.: 15205191
Tamaño del tambor: ∅419x220mm
Tamaño del agujero del remache: 6.7mm

Img_26308-4551q

4515e

Pastillas de frenos
Tamaño del tambor: ∅419x177.8mm
Tamaño del agujero del remache: 6.7mm

Img_26409-4515e

4515fs

Pastillas de frenos
OEM NO.: A-JA 0508-001
Tamaño del tambor: ∅419x177.8mm
Tamaño del agujero del remache: 6.7mm

Img_26510-4515fs

BPW200 (modelo antiguo)

Zapato de freno (modelo antiguo)
OEM NO.: 05.091.27.54.2
Tamaño del tambor: ∅420x200mm
Tamaño del agujero del remache: 8.5mm

Img_26611-BPW200 (modelo antiguo)

1308e

Intercambio con: Eaton 1005840
Rockwell / Meritor A3222q1837
Tamaño del tambor: ∅381x101.5mm
Tamaño del agujero del remache: 6.6mm

Img_26712-1308e

1308q

Intercambio con: Rockwell / Meritor A3222F1982
Tamaño del tambor: ∅381x101.5mm
Tamaño del agujero del remache: 6.6mm

Img_26813-1308q

1308p

Pastillas de frenos
Tamaño del tambor: ∅381x101.5mm
Tamaño del agujero del remache: 6.6mm

Img_26914-1308p

1443

Intercambio con: EATON 807685
Tamaño del tambor: ∅381x101.5mm
Tamaño del agujero del remache: 6.6mm

Img_27015-1443

4551e

Pastillas de frenos
OEM NO.: 15200007
Tamaño del tambor: ∅419x220mm
Tamaño del agujero del remache: 6.7mm

Img_27116-4551e

Bpw180 (nuevo modelo)

Zapato de freno (nuevo modelo)
OEM NO.: 05.091.46.17.0
Tamaño del tambor: ∅420x180mm
Tamaño del agujero del remache: 8.5mm

Img_27217-BPW180 (nuevo modelo)X

BPW200 (nuevo modelo)

Zapato de freno (nuevo modelo)
OEM NO.: 05.091.27.83.0
Tamaño del tambor: ∅420x200mm
Tamaño del agujero del remache: 8.5mm

Img_27318-BPW200 (nuevo modelo)

BPW220 (nuevo modelo)

Zapato de freno (nuevo modelo)
OEM No.:05.091.28.29.0
Tamaño del tambor: ∅420x220mm
Tamaño del agujero del remache: 8.5mm

Img_27419-BPW220 (nuevo modelo)

BPW180 (modelo antiguo)

Zapato de freno (modelo antiguo)
OEM NO.: 05.091.26.64.2
Tamaño del tambor: ∅420x180mm
Tamaño del agujero del remache: 8.5mm

Img_27520-BPW180 (modelo antiguo)

4702

Pastillas de frenos
Rockwell / Meritor A3222m2223
Spicer OE 150WU134X
Tamaño del tambor: ∅381x101.5mm
Tamaño del agujero del remache: 6.6mm

Img_27621-4702

4707

Pastillas de frenos
OEM NO.: 15224724
Intercambio con: Rockwell / Meritor A3222D2006
Spicer OE M16WS193x
Tamaño del tambor: ∅419x177.8mm
Tamaño del agujero del remache: 6.7mm

Img_27722-4707

4709

Tamaño del río: 10-8 1/2
Intercambio con: EATON 819707
Tamaño del tambor: ∅419x176.5mm
Tamaño del agujero del remache: 6.7mm

Img_27823-4709

4311e

Intercambio con:
EATON 805442 EATON 805460
Tamaño del tambor: ∅419x176.5mm
Tamaño del agujero del remache: 6.6mm

Img_27924-4311e

Saf180 (modelo antiguo)

Zapato de freno 8-9ton ejes
OEM NO.: 3.054.0053.00
Tamaño del tambor: ∅420x180mm
Tamaño del agujero del remache: 8.3mm

Img_28025-saf180 (modelo antiguo)


Tamaño del tambor: ∅410x180mm
Tamaño del agujero del remache: 10.6mm

Img_28126-410x180mm

150 York

Pastillas de frenos
Tamaño del tambor: ∅419x152mm
Tamaño del agujero del remache: 6.7mm

Img_28227-150 YORK

SAF200 (modelo antiguo)

ZEZA DE FRENO 10-12 TONILLAS
OEM NO.: 3.054.0053.00
Tamaño del tambor: ∅420x200mm
Tamaño del agujero del remache: 8.3mm

Img_28328-saf200 (modelo antiguo)

11.5t york

Pastillas de frenos
Tamaño del tambor: ∅310x178mm
Tamaño del agujero del remache: 6.7mm

Img_28429-11-YORK

11.5t fuwa

Tamaño del tambor: ∅310x190mm
Tamaño del agujero del remache: 6.7mm

Img_28530-fuwa

3502550

Pastillas de frenos
Tamaño del tambor: ∅300x150mm
Tamaño del agujero del remache: 8.5mm

Img_28631-3502550

3502560

Pastillas de frenos
Tamaño del tambor: ∅300x150mm
Tamaño del agujero del remache: 8.5mm

Img_28732-3502560

QT457D-4

Pastillas de frenos
Tamaño del tambor: ∅400x200mm
Tamaño del agujero del remache: 8.5mm

Img_28833-QT457D-4

Tabla 3.Mesa de selección de zapatos de freno wondee

Compilado porWondee Autoparts

2021-12-14

Productos relacionados

contenido está vacío!

Sede

Parque Industrial Xinhe, Xiamen, Fujian, China 361006
Correo electrónico:info@wondee.com

Productos

RECURSOS

EMPRESA

Etiquetas calientes

Copyrignt @ 2021 XIAMEN WONDEE AUTOPARTS CO., LTD. All Rights Reserved | Friendly Links: www.wondee.com | www.wondeetrailerparts.com
