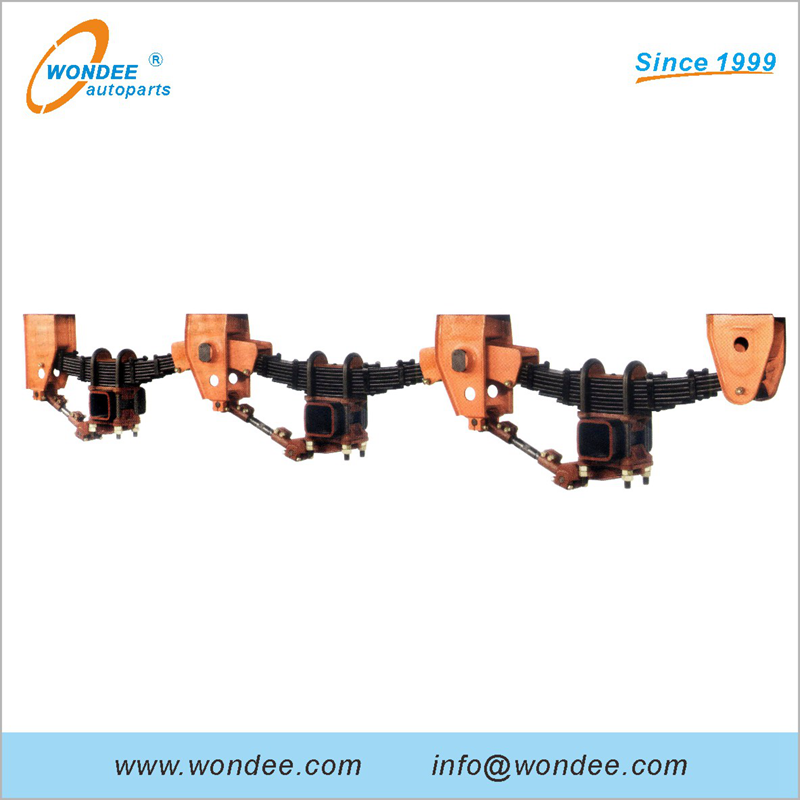

Suspensión mecánica tipo FUWA estadounidense de 2 ejes y 3 ejes para semirremolques y camiones de servicio pesado

  • Experiencia de producción de más de 20 años (desde 1999)
  • ImplementarIATF 16949-2016
  • ImplementarISO 9001-2015
  • Pruebas de calidad porun laboratorio independiente
  • Garantía:18 meses desde la fecha de envío
  • Volumen de ventas (conjuntos):50,000+
  • 95%+partes autoproducidas
  • Soldadura por automáticaRobots/líneas CNC
  • Tasa de reclamo de calidad:menos del 0.1%
  • 98%el tiempo de entrega
Estado de Disponibilidad:

Aplicaciones

Aplicación de la suspensión de Wondee

Una suspensión de semirremolque es una parte importante que conecta el dispositivo de viaje y el marco del semirremolque.


Todas las fuerzas se transmiten a través del sistema de suspensión. Y la suspensión reduce el impacto de las carreteras duras en el vehículo, juega un efecto de absorción de choque y mejora la comodidad del viaje del vehículo.


Las suspensiones de semirremolques se aplican ampliamente a los remolques esqueléticos, remolques de lecho bajo, remolques de plataforma, remolques de basura, remolques de transporte de automóviles, remolques de tanques de aceite, remolques de camionetas, remolques completos, remolques de transporte de madera, vehículos agrícolas, etc. Clasificación de suspensión indLude Serie de series alemanas, suspensiones de la serie estadounidense, serie de suspensión de bogie/boogie, serie de suspensión aérea, serie de suspensión rígida, suspensiones de York, suspensiones ROR, suspensiones Henred, suspensiones de semirremolques, suspensiones de remolques y series agrícolas, etc.


Para más sobreMaravillosoProyecto de suspensiones, Por favor haz click:


proyecto de suspensión

Características


Sistema de gestión de control de calidadImplementación de IATF 16949-2016
Sistema de gestión de calidad de serviciosImplementación de ISO 9001-2015
Garantía18 meses desde la fecha de envío
Se pasaron pruebas de calidadUn laboratorio independiente en China
Materia prima para suspensionesQ235 de las fábricas de acero Top-3 de China puede lograr una vida útil más alta bajo cargas más altas
Corte de placas de acero porMáquinas de corte de plasma CNC
Presione formando porMáquinas de prensa hidráulica de 40-800 toneladas con cientos de moldes de precisión
Soldadura por colgilla porRobots/líneas automáticas de soldadura CNC con cientos de herramientas de accesorios precisos
Superficie suave porGranallado
Pintura porLínea de recubrimiento automático
Producir resortes de hojas y piezas de fundición porNosotros mismos para garantizar que el tiempo de entrega y la calidad estén bajo control
Arbustos de empateEl uso de metales en polvo cónicos o sin grasa para ser más duraderos
Arbustos de brazoUsar el caucho natural para ser más duradero
Tornillo de brazos ajustables porTratamiento anti-rominación galvanizado
Conjuntos de producción anual50,000+
Mercado exteriorMás de 30 países (Australia, Polland, Rusia, Brasil, México, Tailandia, Malasia, Singapur, Vietnam, Filipinas, Indonesia, Bolivia, Argentina, Chile, Perú, Guatemala, Panamá, Egipto, Sudáfrica, Nigeria, Tanzania, etc. )
Clientes (en el extranjero)100+
Área terrestre (metros cuadrados)18,000+
Número de equipos (conjuntos)200+
Empleados120+
Ingenieros12+
Certificados disponiblesCOC, PVOC, CIQ, SONCAP, C/O, Forma E, Forma A.


Información completa de suspensiones:

Tipos de suspensiónSerie de series alemanas, suspensiones de la serie estadounidense, serie de suspensión de bogie/boogie, serie de suspensión aérea, serie de suspensión rígida, suspensiones de York, suspensiones ROR, suspensiones Henred, suspensiones de semirremolques, suspensiones de remolques y series agrícolas, etc.
Marcas intercambiables

Suspensiones de BPW, suspensión Fuwa, suspensiones de York, suspensiones ROR, suspensiones Henred.

ReplacementsFW880201A, FW880202A, FW880203A, FW880201B, FW880202B, FW880203B, FW880301A, FW880302A, FW880303A, FW880301B, FW880302B, FW880303B, FW860201A, FW860202A, FW860203A, FW860201B, FW860202B, FW860203B, FW860301A, FW860302A, FW860303A, FW860301B, FW860302B, FW860303B, FW86. 2/1310/250/bq6/9, FW86.2/1360/250/bq6/9, FW86.3/1310/250/bq6/9, FW86.3/1360/250/bq6/9.
Cantidad de ejes instalados que incluyenSuspensiones de 1 eje, suspensiones de 2 ejes, suspensiones de 3 ejes, suspensiones de 4 ejes, etc.
Posición de los ejes instalados que incluyenSuspensiones de sobretensiones y subrayadas
Tipo de vigas de eje instaladas que incluyenSuspensiones de haz de eje cuadrado y redondo
Espesor6 mm, 8 mm, 10 mm
Espesor del ecualizador8 mm, 10 mm, 12 mm
Diámetro del pasador de ecualizador50 mm, 60 mm, 70 mm
Diámetro del eje (pasador del brazo del par)28 mm, 36 mm
Arbustos de brazoCaucho natural, bujes compuestos, caucho de uretano, caucho usado, etc.
Hojas primaveralesHojas de 90x16x7, hojas 90x16x9, hojas 100x16x10, hojas 100x12x12, hojas 100x12x14, hojas 100x14x12, hojas 75x13x8, hojas 75x13x9, hojas 75x14x8, hojas 75x14x9, etc. etc.
ColoresRojo, negro, gris, azul, etc.
Piezas/componentes opcionalesPerchas delanteras, perchas traseras, perchas centrales, ecualizadores, pines de ecualizador, ecualizador arbustos, soportes, asientos de eje, exis, arbustos, resortes de hojas, pernos en U, pernos, brazos fijos, brazos ajustables, espaciadores de perchas, placas de refuerzo, soportes de refuerzo para igualadores, etc.
Paquete* 30 conjuntos ~ 35 conjuntos de suspensiones con resortes de hoja en un contenedor de 20 pies;

* 60 conjuntos ~ 70 conjuntos de suspensiones sin resorte de hoja en un contenedor de 20 pies;

* Carga mixta con otras partes del remolque.

Normas implementadasIATF 16949-2016, ISO 9001-2015.
PagoTT, LC, DP.
Tiempo de esperaAlrededor de 10 ~ 15 días hábiles
Moq1 conjunto

Parámetros

T Americanoserie de suspensión YPE


-WD88 Tipo Serie de suspensión

Suspensión mecánica-WD88-02


WD88.02 suspensiones en tándem (2 ejes)

Modelo Altura del plato de remolque (mm) A1 (mm) A2 (mm) Mmm) Carga del eje (kg) Reemplazo
WDA2183908801 1180 441 433 183 13,000 * 2 FW880201A
WDA2223908801 1220 481 473 223 13,000 * 2 FW880202A
WDA2253908801 1250 511 503 253 13,000 * 2 FW880203A
WDA2164908801 1180 422 414 164 13,000 * 2 FW880201B
WDA2204908801 1220 462 454 204 13,000 * 2 FW880202B
WDA2234908801 1250 492 484 234 13,000 * 2 FW880203B



Suspensión mecánica-WD88-03

Suspensiones WD88.03 TRI (3 ejes)

Modelo Altura del plato de remolque (mm) A1 (mm) A2 (mm) A3 (mm) Mmm) Carga del eje (kg) Reemplazo
WDA3185908801 1180 457 448 435 185 13,000 * 3 FW880301A
WDA3225908801 1220 497 488 475 225 13,000 * 3 FW880302A
WDA3255908801 1250 527 518 505 255 13,000 * 3 FW880303A
WDA3166908801 1180 438 429 416 166 13,000 * 3 FW880301B
WDA3206908801 1220 478 469 456 206 13,000 * 3 FW880302B
WDA3236908801 1250 508 499 486 236 13,000 * 3 FW880303B

Nota:

(1) Demensión \"A1, A2, A3 \": Unaden

(2) Adecuado para ejes redondos/cuadrados

(3) Sugered Leaf Spring: 90 × 16 × 7 PCS


-WD86 Serie de suspensión de servicio pesado

Suspensión mecánica-WD86-02

WD86.02 suspensiones en tándem (2 ejes)

Modelo Altura del plato de remolque (mm) A1 (mm) A2 (mm) Mmm) Carga del eje (kg) Reemplazo
WDA2183908601 1180 473 465 183 16,000 * 2 FW860201A
WDA2223908601 1220 513 505 223 16,000 * 2 FW860202A
WDA2253908601 1250 543 535 253 16,000 * 2 FW860203A
WDA2164908601 1180 454 446 164 16,000 * 2 FW860201B
WDA2204908601 1220 494 484 204 16,000 * 2 FW860202B
WDA2234908601 1250 526 518 234 16,000 * 2 FW860203B



Suspensión mecánica-WD86-03

Suspensiones WD86.03 TRI (3 ejes)

Modelo Altura del plato de remolque (mm) A1 (mm)

A2

(mm)

A3 (mm) Mmm) Carga del eje (kg) Reemplazo
WDA3183908601 1180 489 480 467 183 16,000 * 2 FW860301A
WDA3223908601 1220 529 520 507 223 16,000 * 2 FW860302A
WDA3253908601 1250 599 550 537 253 16,000 * 2 FW860303A
WDA3164908601 1180 470 461 448 164 16,000 * 2 FW860301B
WDA3204908601 1220 510 501 588 204 16,000 * 2 FW860302B
WDA3234908601 1250 540 531 518 234 16,000 * 2 FW860303B

Nota:

(1) Demensión \"A1, A2, A3 \": Unaden

(2) Adecuado para ejes redondos/cuadrados

(3) Sugered Leaf Spring: 90 × 16 × 9 PCS


-WD86 Tipo Serie de suspensión de servicio pesado de servicio pesado

Suspensión mecánica-WD86-02-Ounderslung

WD86.21 Tándem (2 ejes) suspensiones subyacentes

Modelo L1 (mm) L2 (mm) L3 (mm) L4 (mm) Carga del eje (kg) Reemplazo
WDA2250908602 495 1310 1135 1165 16,000 * 2 FW86.2/1310/250/BQ6/9
WDA2250908603 495 1360 1160 1190 16,000 * 2 FW86.2/1360/250/BQ6/9


Suspensión mecánica-WD86-03-Ounderslung

WD86.31 Tándem (2 ejes) suspensiones subyacentes

Modelo L1 (mm) L2 (mm) L3 (mm) L4 (mm) Carga del eje (kg) Reemplazo
WDA3250908602 495 1310 1135 1165 16,000 * 2 FW86.3/1310/250/BQ6/9
WDA3250908603 495 1360 1160 1190 16,000 * 2 FW86.3/1360/250/BQ6/9

Nota:

(1) Adecuado para ejes redondos/cuadrados

(2) Sugered Leaf Spring: 90 × 16 × 9 PCS


-WD68 Tipo Serie de suspensión de estampado

Suspensión mecánica-WD68-02


WD68.21 AR5 TANDEM (2 eje) suspensiones

Modelo A1 (mm) A2 (mm) Carga del eje (kg) Reemplazo
WDA2440756801 440 440 11,000 * 2 FW68.21HHAR05
WDA2415756801 415 415 11,000 * 2 FW68.21MMAR05
WDA2390756801 390 390 11,000 * 2 FW68.21LLAR05
WDA2440756802 440 415 11,000 * 2 FW68.21HMAR05
WDA2415756802 415 390 11,000 * 2 FW68.21MLAR05



Suspensión mecánica-WD68-03


Suspensiones WD68.31 AR5 TRI (3 eje)

Modelo A1 (mm) A2 (mm) A3 (mm) Carga del eje (kg) Reemplazo
WDA3440756801 440 440 440 16,000 * 2 FW68.31HHHAR05
WDA3415756801 415 415 415 16,000 * 2 FW68.31MMMAR05
WDA3390756801 390 390 390 16,000 * 2 FW68.31lllar05
WDA3440756802 440 415 390 16,000 * 2 FW68.21HMLAR05

Nota:

(1) Demensión \"A1, A2, A3 \": Unaden

(2) Adecuado para ejes redondos/cuadrados

(3) Sugered Leaf Spring: 75 × 13 × 8 PCS


-WD66 Tipo Serie de suspensión liviana

Suspensión mecánica-WD66-02


WD66.22 AR5 TANDEM (2 ejes) suspensiones subterráneas

Modelo A1 (mm) L1 (mm) L2 (mm) L3 (mm) Carga del eje (kg) Reemplazo
WDA2390756601 390 482.5 1245 1105 10,000 * 2 FW66.2/1245/390/AR5/3L
WDA2415756601 415 482.5 1245 1105 10,000 * 2 FW66.2/1245/390/AR5/3L
WDA2440756601 440 482.5 1245 1105 10,000 * 2 FW66.2/1245/390/AR5/3L

Nota:

(1) Demensión \"A1, A2, A3 \": Unaden

(2) Adecuado para ejes redondos/cuadrados

(3) Sugered Leaf Spring: 75 × 22 × 3 PCS


-WD20 Tipo Serie de suspensión de servicio pesado

Suspensión mecánica-WD20-02

WD20.02 Tándem (2 ejes) suspensiones

Modelo Altura del plato de remolque (mm) A1 (mm) A2 (mm) Mmm) Carga del eje (kg) Reemplazo
WDA21831002001 1180 489 481 183 20,000 * 2 FW200201A
WDA22231002001 1220 529 521 223 20,000 * 2 FW200202A
WDA22531002001 1250 559 551 253 20,000 * 2 FW200203A
WDA21641002001 1180 470 462 164 20,000 * 2 FW200201B
WDA22041002001 1220 510 502 204 20,000 * 2 FW200202B
WDA22341002001 1250 540 532 234 20,000 * 2 FW200203B

Suspensión mecánica-WD20-03


Suspensiones WD20.03 TRI (3 ejes)

Modelo Altura del plato de remolque (mm) A1 (mm) A2 (mm) A3 (mm) Mmm) Carga del eje (kg) Reemplazo
WDA31831002001 1180 505 496 483 183 20,000 * 2 FW200301A
WDA32231002001 1220 545 536 523 223 20,000 * 2 FW200302A
WDA32531002001 1250 575 566 553 253 20,000 * 2 FW200303A
WDA31641002001 1180 486 477 464 164 20,000 * 2 FW200301B
WDA32041002001 1220 526 517 504 204 20,000 * 2 FW200302B
WDA32341002001 1250 556 547 534 234 20,000 * 2 FW200303B

Nota:

(1) Demensión \"A1, A2, A3 \": Unaden

(2) Adecuado para ejes redondos/cuadrados
(3) Sugered Leaf Spring: 100 × 16 × 10 PCS


Serie de suspensión de tipo alemán (tipo BPW)

Suspensión de tipo BPW 2 eje


Suspensiones en tándem WDGB02 (2 ejes)

Modelo Mmm) A (mm) C (mm) D (mm) E (mm) Ballesta
WDGB21551001201 155 490 1295 615 2610 100 × 12 × 12
WDGB21551001401 155 514 1295 615 2610 100 × 12 × 14


Suspensión de tipo 3 eje BPW


Suspensiones WDGB03 TRI (3 ejes)

Modelo Mmm) A (mm) C (mm) D (mm) E (mm) Ballesta
WDGB31551001201 155 490 1295 615 3970 100 × 12 × 12
WDGB31551001401 155 514 1295 615 3970 100 × 12 × 14

Nota:

(1) Demensión \"A \": Unenaden

(2) Adecuado para ejes redondos/cuadrados

(3) Sugered Leaf Spring: 100 × 12 × 12 PC, 100 × 14 × 12 PC, 100 × 12 × 14 PCS


Serie de suspensión de tipo alemán (tipo SAF)


Suspensión SAF de 2 ejes


Suspensiones en tándem WDGS02 (2 ejes)

Modelo Mmm) A (mm) C (mm) D (mm) E (mm) Ballesta
WDGS21551001201 155 500 1295 615 2610 100 × 12 × 12
WDGS21551001401 155 524 1295 615 2610 100 × 12 × 14


Suspensión SAF-3-EXLE


Suspensiones WDGS03 TRI (3 ejes)

Modelo Mmm) A (mm) C (mm) D (mm) E (mm) Ballesta
WDGS21551001201 155 500 1295 615 2610 100 × 12 × 12
WDGS21551001401 155 524 1295 615 2610 100 × 12 × 14

Nota:

(1) DEMENSIÓN \"A \": no lo mayor; nota:

(2) Adecuado para ejes redondos/cuadrados

(3) Sugered Leaf Spring: 100 × 12 × 12 PC, 100 × 14 × 12 PC, 100 × 12 × 14 PCS

Producción

Talleres de trabajo de Wondee AutoParts Semi Trailer suspensiones:

Talleres de suspensión de avance de Wondee

(Talleres de materia prima, talleres de componentes, talleres de procesamiento de suspensión mecánica, semi tráiler suspensiónTalleres de montaje, línea de pintura)


Procesos y equipos
de Wondee AutoParts Semi Trailer suspensiones:


Procesamiento de suspensión del remolque Wondee

(1. Material de placa de acero → 2. Placa de acero CNC Automático Corte → 3. Pungas de colgadores → 4. Cugadores formando → 5.Soldadura de perchas→ 6. Manga (A y B) Soldadura → 7. Peening de disparo → 8. Pintura → 9. Marcado láser → 10. Asamblea → 11. Embalaje → 12. Almacenamiento)


Productos y logística de Wondee AutoParts Semi Trailer suspensiones:

Productos de suspensión de remolque Wondee y almacenamiento

(Producción final de suspensión mecánica, colgadores de suspensión, componentes de suspensiones de semi remolques, almacenamiento de suspensión, empaquetado de suspensión, carga de contenedor de suspensión del remolque)


Otros tipos de Wondee AutoParts Semi Trailer suspensiones:

Rango de suspensión del remolque Wondee (1)

(Suspensión mecánica de tipo BPW de Alemania, suspensión mecánica de tipo SAF de Alemania, suspensión de tipo Fuwa americano con haz cuadrado, Suspensión tipo Fuwa de Fuwa American con haz cuadrado, Suspensión tipo Fuwa americano con haz redondo,Suspensión tipo Fuwa de Fuwa American con haz redondo)


Otros tipos de Wondee AutoParts Semi Trailer suspensiones:

Rango de suspensión del remolque Wondee (2)

(Suspensión de tipo de fundición de Yte, suspensión de tipo de casting ROR, suspensión tipo fruehauf henred, suspensión del remolque agrícola)

Componentes

Componentes y repuestosde Wondee AutoParts Semi Trailer suspensiones:

Componentes de la suspensión del remolque Wondee

(Perchas de fuentes, perchas intermedias, perchas traseras, ecualizadores de supensiones, pasadores de ecualizador, resortes de hojas, pares de fijación, torques ajustables, pernos U, etc.)


Además del trailersuspensiones mecánicas, Wondee Autoparts también proporciona diferentes tipos de componentes semi de remolque como se muestra a continuación:



Anterior:
Siguiente:

Sede

Parque Industrial Xinhe, Xiamen, Fujian, China 361006
Correo electrónico:info@wondee.com

Productos

RECURSOS

EMPRESA

Etiquetas calientes

Copyrignt @ 2021 XIAMEN WONDEE AUTOPARTS CO., LTD. All Rights Reserved | Friendly Links: www.wondee.com | www.wondeetrailerparts.com
