Platos giratorios de rodamiento de bolas de una hilera de 300 ~ 1000 mm para remolques agrícolas y vehículos agrícolas

  • Primera compañía de China a I + D para el mercado extranjero en 1999
  • Experiencia de producción de más de 20 años (desde 1999)
  • Implementar IATF16949-2016
  • Implementar ISO9001-2015
  • Aparato radial: ≦ 0.65 mm (Estándar europeo 0.70 mm)
  • Despeje axial: ≦ 0.90 mm (Estándar europeo 1.00 mm)
  • Estándares técnicos: JT/T651-2006 y LY/T1292-1998
  • Garantía: 24 meses desde la fecha de envío
  • Volumen de ventas (unidades): 20,000+ por año
  • La satisfacción del cliente: 100%
Estado de Disponibilidad:

Aplicaciones

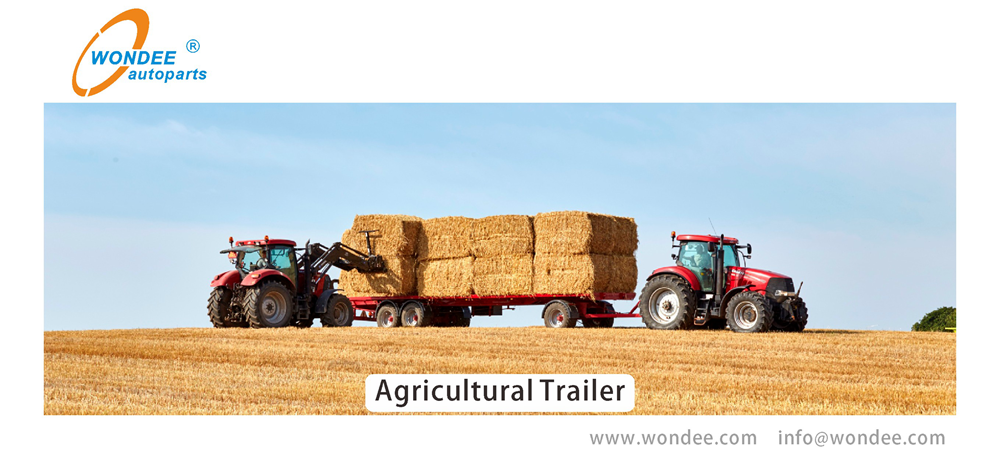

Wondee Trailer Agricultural Turnable

Los giradros de rodamiento de bolas de una sola fila son para remolques y vehículos agrícolas.


Un bote de giro de rodamiento de bolas es una parte instalada en un remolque para conectar un tractor/remolque/camión para que pueda realizar la función de giro mientras transmite la fuerza de remolque desde el tractor.


El primer trailer de China para el mercado en el extranjero fue R & ded por Wondee AutoParts en 1999.


Los giradros de remolque/anillos de giro están ampliamente aplicados a remolques completos de servicio pesado, remolques de camiones ligeros, remolques de barra de tiro, remolques de agricultura, anillos de giro para vehículos especiales e industria, etc.


Para más sobre Trailer de Wondee Tirnable Proyecto, Por favor haz click:


wondee girnable porject

Características

Sistema de gestión de calidad automotrizImplementación de IATF16949-2016
Sistema de gestión de calidad (Servicios)Implementación de ISO9001-2015
Estándares técnicosJT/T651-2006 y LY/T1292-1998
Garantía24 meses desde la fecha de envío
Materia primaHierro fundido nodular QT500-7
Estrés de tracción de materialMás de 500 MPa para una vida útil más larga
Espacio radial≦  0,65 mm (estándar europeo 0,70 mm)
Despeje axial≦  0.90 mm (estándar europeo 1.00 mm)
Desviación de altura totalDentro de ± 0.5 mm (estándar europeo ± 3.0 mm)
Desviación de diámetrosDentro de ± 0.5 mm (estándar europeo ± 3.0 mm)
Aspereza del riel de bolaRA 0.8 μm
Rugosidad de la superficieRA 3.2  μm
Llanura≦ 0.15 mm
Prevención del polvoDiseño a prueba de polvo de 2 platos
Capacidad de cargaNo menos que los estándares europeos
Bolas de aceroUso de bolas de soporte de marca conocidas con gran capacidad de carga, alta velocidad, buena rigidez, resistencia al desgaste, resistencia al calor y resistencia al choque, seguridad para usar.
GrasaSe utiliza grasa especial de alta eficiente para garantizar un buen efecto de lubricación en varios entornos de trabajo y prolongar la vida útil.
Volumen de ventas (unidades)20,000+ por año
Mercado exteriorMás de 30 países (Egipto, Tailandia, Australia, Polonia, Rusia, Brasil, Malasia, Filipinas, Indonesia, Arabia Saudita, Irak, Sudáfrica, Nigeria, Tanzania, Camerún, Gabón, etc.)
Clientes (en el extranjero)40+
Área terrestre (metros cuadrados)25,000+
Número de equipos (conjuntos)50+
Empleados70+
Ingenieros6
Certificados disponiblesCOC, PVOC, CIQ, SONCAP, C/O, Forma E.

Información completa de plataformas:

SerieTipo UA, Tipo UB, Tipo U, Tipo ZA, Tipo ZB, Tipo UC.
Capacidad axial2 toneladas ~ 22 toneladas (2 toneladas, 3 toneladas, 5 toneladas, 6 toneladas, 10 toneladas, 12 toneladas, 13 toneladas, 14 toneladas, 16 toneladas, 18 toneladas, 20 toneladas, 22 toneladas)
Tamaño/diámetro300 mm ~ 1200 mm (300 mm, 400 mm, 500 mm, 600 mm, 750 mm, 800 mm, 850 mm, 880 mm, 900 mm, 950 mm, 1000 mm, 1050 mm, 1100 mm, 1200 mm)
Altura45 mm ~ 94 mm (45 mm, 52 mm, 55 mm, 58 mm, 60 mm, 65 mm, 80 mm, 90 mm, 92 mm y 94 mm)
Carrera de bola de rodamientoCarrera de pelota de una sola fila, carrera de pelota de doble fila
Agujero de cantidadPerforado o sin límites
SolicitudRemolques completos de servicio pesado, remolques de camiones ligeros, remolques de granjas, remolques de barra de tiro, anillos de giro para vehículos especiales e industria
Marcas intercambiablesTiradros BPW, plataformas giratorias, tocadiscos rothe erde, etc.
ColoresNegro brillante, negro oscuro, gris, azul, rojo, etc.
Normas implementadasIATF16949, ISO9001-2015, JT/T651-2006 y LY/T1292-1998.
Términos de pagoTT, LC, DP.
Tiempo de esperaAlrededor de 10 ~ 15 días hábiles
Moq10 pcs
Replacements

Tipo de jost:

KDL 900-1W, KDL 900-2W, KDL 900-3W, KDL 900-4W, KDL 900-5W, KDL 900-6W, KDL 900-7W.

Klk He 4, Klk He 5, Klk He 6-1000, Klk He 6, Klk He 12-1000, Klk He 12-1000 W, Klk He 12.

Klk He 12 W, Klk He 18-1000, Klk He 18-1000 W, Klk He 18, Klk He 18 W, Klk He 1000-22.

KLK HE 1000-22 W, KLK HE 1100-22, KLK HE 1100-22 W, KLK S0 1000-24, KLK S0 1000-24 W.

Klk He 1200-22, KLK He 1200-22 W, KLK HE 1300-22, KLK HE 1300-22 W, KLK S0 1100-24, KLK SO 1100-24 W.

KLK 400L, KLK 500L, KLK 650L, KLK 750L, KLK 850L, KLK 950L, KLK 1050L, KLK 500N, KLK 650N, KLK 750N, KLK 850N, KLK 950N, KLK 1050N.

Él 4, él 5, 6/1000, 6, 12/1000, él 12, él 18/1000, él 18, 1000/12, 1100/22, 1200/22, entonces 1000/24, entonces 1100/ 24.

KDL 900-1 W, KLKKW91B13100, KDL 900-2 W, KLKKW92B23100, KDL 900-3 W, KLKKW93B33100, KDL 900-4 W, KLKKW94B43100, KDL 900-5 W, KLKKW95B53100, KLKKWLINE. -7 W, KLKKW97B73100, KLK950 ND, KLK 1100 ND.

DK90/14.

*HE5, HE18-1000, SO1000-24, *SO1100-24, KLK HE 1200-22.

400L, 500L, 650L, 750L, 850L, 950L, 1050L, 500N, 650N, 750N, 850N, 950N, 1050N.


Tipo de Buer:

HB 90/13, HB 90/16, HB 90/20HB 90/20-1212, HB 90/26-1212, HB 90/30-1212, HB 12/1000, HB 12, HB 18/1000, HB 18, HB 1000/22, HB 1100/22, HB 1100/24, HB 1200/22, HB 1300/22.

HB 4-HD, HB 5-HD, HB 6/1000-HD, HB 6-HD, HB 12/1000-HD, HB 12-HD, HB 18/1000-HD, HB 18-HD.

HB 1000/22-HD, HB 1100/22-HD, HB 1000/24-HD, HB 1200/22-HD, HB 1300/22-HD, HB 1100/24-HD.

HB 80/5, HB 80/8, HB 80/10, HB 80/16, HB 90/10-1208, HB 90/10-1212, HB 90/12, HB 90/13, HB 90/13-1208 .

HB 90/13-1212, HB 90/14, HB 90/16, HB 90/16-1212, HB 90/20, HB 90/20-1212, HB 90/26-1212, HB 90/30-1212.

HB 12/1000 (W), HB 12 (W), HB 18/1000 (W), HB 18 (W), HB 1000/22 (W), HB 1100/22 (W), HB 1100/24 ​​(W ), HB 1200/22 (W), HB 1300/22 (W).

HB 90/1100.22W, HB 90/1100.24W, HB 90/1200.22W, HB 90/1200.24W, HB 90/1300.22W.

HB 90/16-1000, HB 90/20, HB 90/20-1208, HB 90/20-1212, HB 90/30-1212,

HB-500-ZG, HB-650-ZG, HB-750-ZG, HB-850-ZG, HB-950-ZG, HB-1050-ZG,

HB-300/55, HB-400/55, HB-500/55, HB-600/65, HB-650/65, HB-700/65, HB-750/65, HB-800/65, HB- 850/65.

HB-900/65, HB-950/65, HB-1000/65, HB-1050/65, HB-900/80, HB-1000/80, HB-1100/80, HB-1000/90, HB- 1100/90.

HB 950nd, HB 1100nd.


Rethe tipo:

310.16.0300.000. TYP 16L/400,310.16.0400.000 .TYP 16L/500, 310.16.0500.000. TYP 16L /650.

310.16.0600.000. TYP 16L /750,310.16.0700.000. TYP 16L /850, 310.16.0800.000. TYP 16L /950.

310.16.0900.000. TYP 16L/1050,320.16.0400.000. Typ 16/500, 320.16.0500.000. Típico 16/650.

320.16.0600.000. Typ 16/750,320.16.0700.000. Typ 16/850, 320.16.0800.000. Típico 16/950.

320.16.0900.000. Typ 16/1050,330.16.0500.000. TYP 80/685, 330.16.0700.000. Típico 80/880.

330.16.0900.000. Típico 80/1000,330.16.1000.000. TYP 80/1090, 330.16.0700.010. Típico 80/880.

330.16.1000.010. Típico 80/1090,350.16.1000.000. TYP 80S/1100, 350.16.0700.000. Típico de 80s/890.

350.16.0500.000. TYP 80S/660,350.16.1000.010. TYP 80S/1100, 350.16.0710.010. TYP 80S/890A.

350.16.0700.010. TYP 80S/890, 350.16.0500.010. Típico de 80s/660.

360.18.0800.000. Típico 90/1000.18, 360.20.0800.000. Típico 90/1000.20. 360.22.0800.000. Típico 90/1000.22, 360.24.0800.000. Típico 90/1000.24.

360.18.0900.000. Typ 90/1100.18, 360.20.0900.000.   Típico 90/1100.20. 360.22.0900.000. Typ 90/1100.22, 360.24.0900.000. Típico 90/1100.24. 360.22.1000.000. Típico 90/1200.22,

360.24.1000.000. Typ 90/1200.24, 360.22.1100.000. Típico 90/1300.22. 360.18.0900.010. Típico 90/1100.18.

360.20.0900.010. Typ 90/1100.20, 360.22.0900.010. Típico 90/1100.22. 360.24.0900.010. Typ 90/1100.24, 360.22.1000.010. Típico 90/1200.22.

360.24.1000.010. Typ 90/1200.24, 360.22.1100.010. Típico 90/1300.22. 360.22.0955.010. Typ 90/1100.22 WA, 360.24.0955.010. Típico 90/1100.24 WA.

360.22.1055.010. TYP 90/1200.22 WA, 360.24.1055.010. Típico 90/1200.24 WA. 360.22.1155.010. TYP 90/1300.22 WA, 370.20.0804.000. Típico de 90S /1000.

370.20.0904.000. TYP 90S/1100, 370.20.1004.000. Típico 90/1200. 370.24.1004.000. TYP 90S/1200.SP, 370.20.0804.010. Típico de 90S/1000.

370.20.0904.010. TYP 90S/1100, 370.20.1004.010. Típico 90/1200. 370.20.1004.030. TYP 90S/1200.12, 370.24.1004.010. Típico de 90s/1200.sp.


Tipo de BPW:

DK 80/8, DK 80/10, DK 80/16 A, DK 90/10/1208, DK 90/10/1212, DK 90/12, DK 90/13.

DK 90/13/1208, DK 90/13/1212, DK 90/14, DK 90/16, DK 90/16/1212, DK 90/20.

DK 90/20/1212, DK 90/26/1212, DK 90/30/1212 sp.

DK 80/5-relacionado, DK 90/12 perforados, DK 90/14 atractivos, DK 90/16 atracción.


Mercado de Tailandia:

HE 1100/22, 90/1100.22, MTB9012, 13-MTB9012-2B, 13-MTB8005-1B, 13-MTB8008-2B, UA1110DB.


Parámetros


UA Single Fil Bolle Rodeing Turnable

Wondee UA Tipo giradiscos con carrera de pelota de una sola fila

Artículo    No. Øa TRANSMISIÓN EXTERIOR C SOBREDOSIS Tonelaje Peso Sección   Escribe Reemplazo
(mm) (mm) (mm) (mm) (tonelada) (kg)
Tipo de giradiscos de tipo UA con carrera de pelota de fila de una sola fila
TS1000-92UA01 1000 1010 92 859 10 80 Ua Klk así 1000-24
TS1000-90UA01 1000 1008 90 859 10 80 Ua Klk he 1000-22
TS1000-90UA02 1000 1015 90 860 10 80 Ua Klk he18-1000
TS1090-80UA01 1090 1105 80 972 6.5 85 Ua Klk él 6
TS1000-80UA01 1000 1015 80 882 6 80 Ua Klk él 6-1000
TS880-80UA01 880 895 80 762 5 70 Ua Klk él 5
TS685-82UA01 685 700 80 567 3 50 Ua Klk él 4
TS685-80UA01 685 700 80 563 3 50 Ua Klk él 4
Observación: los tamaños personalizados pueden estar disponibles de acuerdo con los requisitos.


UA Tirnable de rodamiento de bolas de doble fila

Wondee UA Tipo giradiscos con carrera de pelota de doble fila

Artículo    No. Øa TRANSMISIÓN EXTERIOR C SOBREDOSIS Tonelaje Peso Sección   Escribe Reemplazo
(mm) (mm) (mm) (mm) (tonelada) (kg)
Platillos de tipo UA con carrera de pelota de doble fila
TD1000-90UA01 985 1000 90 834 14 80 Ua DK 90/14/1008
Observación: los tamaños personalizados pueden estar disponibles de acuerdo con los requisitos.

UB Single Fil Ball Bolle Tiring Turnable


Platos giratorios de tipo wondee UB

Artículo    No. Øa TRANSMISIÓN EXTERIOR C SOBREDOSIS Tonelaje Peso Sección   Escribe Reemplazo
(mm) (mm) (mm) (mm) (tonelada) (kg)
Tipo de giradiscos de tipo UB
TS1000-90ub01 1000 1000 90 846 7 82 UB
Observación: los tamaños personalizados pueden estar disponibles de acuerdo con los requisitos.


Platillo de rodamiento de bolas de una sola fila de ZA


Platos giratorios de tipo Wondee ZA

Artículo    No. Øa TRANSMISIÓN EXTERIOR C SOBREDOSIS Tonelaje Peso Sección   Escribe Reemplazo
(mm) (mm) (mm) (mm) (tonelada) (kg)
Tipo de tocadiscos de za
TS1050-56ZA01 1050 945 56 832 5 60 Za KDL 900-6 W
TS750-56ZA01 750 656 56 532 3 47 Za KDL 900-3 W
TS520-56ZA01 520 426 56 302 2 30 Za KDL 900-1 W
Observación: los tamaños personalizados pueden estar disponibles de acuerdo con los requisitos.

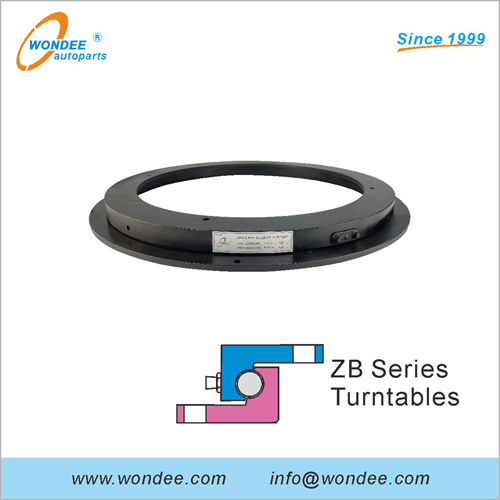

Plataje de rodamiento de bolas de una sola fila ZB


Platos giratorios de tipo Wondee ZB

Artículo    No. Øa TRANSMISIÓN EXTERIOR C SOBREDOSIS Tonelaje Peso Sección   Escribe Reemplazo
(mm) (mm) (mm) (mm) (tonelada) (kg)
Tipo de tocadiscos de tipo ZB
TS950-58ZB01 950 887 58 749 4.5 50 Zb KLK 950N
TS850-52ZB01 850 787 52 665 3.5 48 Zb KLK 850N
TS750-52ZB01 750 684 52 554 3 40 Zb KLK 750N
TS750-45ZB01 750 684 45 554 3 40 Zb KLK 750L
TS650-52ZB01 650 587 52 465 2.5 35 Zb KLK 650n
TS500-52ZB01 500 437 52 300 2 32 Zb KLK 500N
TS400-52ZB01 400 342 52 230 0.8 28 Zb KLK 400N
Observación: los tamaños personalizados pueden estar disponibles de acuerdo con los requisitos.


Patrón de perforación de tocadiscos

Observación: Los otros patrones de perforación pueden estar disponibles de acuerdo con los requisitos de los clientes.

Producción

Acerca de  Procesos de producción de CAstando los tocadiscos,  Por favor, visite el enlace de YouTube:


Cómo hacer que el tocadiscos del casting


Talleres de fábrica de Wondee AutoParts giradiscos:


Wondee Turnable Factory and Workshops

(TurnTale Factory, Machining Center, Casting Workshop, Taller de ensamblaje)


Hechos de fábrica  de Wondee AutoParts giradiscos:


Área terrestre (metros cuadrados) 25,000+
Número de equipos (conjuntos) 50+
Empleados 70+
Ingenieros 6


Equipo de control de calidad de Wondee AutoParts giradiscos:


Wondee Turnable QC

(Análisis metalográfico, medición de la eliminación radial, medición de tamaños,  Medición de verificación de planitud y aclaramiento axial,  Prueba de presión, prueba de tracción  )


Procesos de producción  de Wondee AutoParts giradiscos:


Tiratriz de remolque (9)

1. fabricación de moldes → 2. fabricación de sandbox →  3. Casting en blanco de acero →  4. Mecanizado →  5. Dominición de agujeros →  6. Presentación de agujeros →  7. Ensamblar →  8. Llenado de grasa →  9. Producto terminado QC →  10. Pintura →  11. Embalaje →  12. Almacenamiento

Embalaje

Almacenamiento y logística de Wondee AutoParts giradiscos:


Wondee Purnable Packing and Carging

(Producción de plato giratorio terminado, etiquetado de plato giratorio, embalaje giratorio, almacenamiento de tocadiscos, carga de contenedor de plataformas giratorias)


Además de los tocadiscos del remolque, las autopartes de Wondee también suministran diferentes Componentes de semi trailer como a continuación:
