Barra de dibujo de servicio pesado y de servicio ligero para remolques agrícolas

  • Más de 20 años de experiencias (desde 1999)
  • Implementar IATF 16949-2016
  • Implementar ISO 9001-2015
  • Normas de calidad: GB/T 19844-2018, GT/T 1222-2007
  • Proveedores de barras planas de Top 3 molinos de acero en China
  • Tolerancia de longitud de la hoja (mm): ± 2 (Exceder el estándar de la industria de primavera ± 3)
  • Tolearance de Camber (MM): ≤± 6 (Exceder el estándar de la industria de primavera ± 7)
  • Vida de fatiga (ciclos):>Más de 120,000 (Exceder los 100,000 ciclos estándar de la industria de primavera)
  • Salida anual (toneladas): 35,000+
  • Skus: 5,000+
Estado de Disponibilidad:

Aplicaciones

Wondee Sprung Barras de dibujo

Compuesto por múltiples resortes de hojas, la barra de tiro surgida mejora la comodidad del viaje del remolque agrícola y reduce el estrés en el enganche del tractor. Es especialmente adecuado para remolques agrícolas de alta capacidad utilizados para transportar bienes a largas distancias en el camino.


Al instalar la barra de tiro Sprung, use 3 pernos U para instalar en la placa base de la barra de tiro de 20 mm de espesor. La parte superior de la barra de tiro se refuerza aún más con una silla adicional en el pivote en la parte delantera del chasis. El tubo de pivote delantero con buje de bronce fosfor se coloca en la parte superior de la barra de tiro con puntos de lubricación fácil de acceder.


Un Spring de hoja es el elemento elástico más utilizado en las suspensiones de automóviles.

Es un haz de acero de igualdad de fuerza aproximado compuesto por varias láminas de resorte de aleación de igual ancho y longitud desigual. Su función principal es transmitir todas las fuerzas y momentos entre ruedas y marcos, relajar la carga impactante causada por la superficie de la carretera y realizar la guía del vehículo, hacer que los vehículos sean normales.

Los resortes de hojas se aplican ampliamente a las suspensiones de camiones de servicio pesado, camiones de servicio ligero, camionetas, automóviles, remolques esqueléticos, remolques de lecho bajo, remolques de plataforma, remolques de tanques de aceite, remolques de camionetas, remolques de transporte de madera, remolques de cuello de cisne, vehículos agrícuos, etc.  La clasificación de los resortes de hojas incluye resortes de hojas convencionales, resortes de hojas parabólicas, enlazadores de aire tipo Z, manantiales de hoja de trailer, resortes de hojas de dutos ligeros, resortes de remolques de botes, resortes de hoja de camioneta, resortes semi remoliños, manantiales de camiones, avance agrícola/agrícola Springs, barra de tiro, resortes de autobuses, bogie/boogie manantiales, manantiales de camiones pesados, etc.


Para más sobre Maravilloso Proyecto Leaf Springs, Por favor haz click:


Proyecto Leaf Springs

Características


Sistema de gestión de control de calidadImplementación de IATF 16949-2016
Sistema de gestión de calidad de serviciosImplementación de ISO 9001-2015
Normas técnicas de productosImplementación de GB/T 19844-2018,  GT/T 1222-2007
Garantía12 meses desde la fecha de envío
Pruebas de calidad porMáquina de prueba de rigidez, máquina de clasificación de altura de arco y máquina de prueba de fatiga, etc.
Materia primaTop 3 molinos de acero en China
Corte de barra plana y perforación de orificio centralPor línea de producción de corte y perforación de CNC totalmente automática
Tolerancia al posicionamiento del orificio central: <± 0.2 mm
Tolerancia de longitud de corte: <± 2 mm
Rolling de ojos de primavera de hojaUse máquinas automáticas de rodillos de ojos de hoja CNC, asistencia de robots, moldes dedicados   y herramientas para garantizar las características a continuación:
1) Tolerancia a la perpendicularidad <1% x ancho de la hoja
2) Tolerancia al paralelismo <1% x ancho de la hoja
3) Tolerancia al diámetro ocular <± 0.5 mm
4) Tolerancia de ancho del extremo de la hoja: -0.5 mm ~ 0 mm
Rellena de hojas/parabólicoUtilice máquinas de rodamiento de tapo parabólico CNC automático, asistencia de robots, dedicado   moldes y herramientas para garantizar las características a continuación:
1) Subsidio de espesor del cono: <± 0.25 mm
2) Tolerancia de ancho del extremo de la hoja: -0.5 mm ~ 0 mm
Líneas de tratamiento térmico1) Línea de calefacción:
El horno de calefacción de control de temperatura automático de CNC a gran escala no solo garantiza el tiempo de calentamiento, sino que también garantiza que la temperatura en el horno llegue al   El valor de diseño (la diferencia de temperatura está dentro de ± 5 grados), asegura que los resortes de hoja se calienten de manera uniforme y evita temperaturas excesivamente altas o bajas, asegurando así la resistencia de los resortes de la hoja y el límite de vida útil se encuentra con los crecientes.
2) Línea de calificación de enfriamiento y combo:
Use equipo especial de enfriamiento de CNC, aceite mecánico, máquinas de fabricación y asistencia de robots para garantizar que la temperatura de enfriamiento, el tiempo de enfriamiento y los cambars alcancen los requisitos de diseño.
3) Línea de templado:

Se utilizan líneas de producción de temperamento CNC dedicadas para garantizar que la temperatura de templado y el tiempo de templado cumplan con los requisitos de diseño.

Para garantizar la fuerza y ​​la vida útil de los resortes de hoja.

Camber Tolearance (MM)≤ ± 6 (exceder el estándar de la industria de primavera ± 7)
Vida de fatiga (ciclos)> 120,000+ (exceder los 100,000 ciclos estándar de la industria de primavera)
Dureza41HRC ~ 48HRC
GranalladoUsando máquinas de voladura de disparo de primavera de hoja especial, las tomas de acero nuevas y utilizadas son   Mezclado para su uso. Por un lado, las nuevas tomas de acero aumentan la deformación de los resortes. Por otro lado, las tomas de acero usadas no tienen bordes ni esquinas para evitar microcracks en la superficie de los resortes, aumentando así la vida útil de la fatiga.
CuadroLa pintura normal y el recubrimiento electrónico están disponibles.
*Línea de meta de recubrimiento electrónico: la película de pintura es uniforme y regordeta, con una fuerte adhesión y alto rendimiento anticorrosión, para evitar goteo, marcas de flujo, marcas de estancamiento y otros problemas.
* Prueba de spray de sal> 100 horas
Marcas/pegatinas

* Se admiten el logotipo de los clientes

* Marcas de diseño o calcomanías para clientes, gratuitamente

Otros equipos de inspección*Microscopio metalográfico,
*Espectrofotómetro
*Horno de carbono

*Analizador combinado de carbono y azufre, y

*Tester de dureza, etc.

Volumen de ventas en exceso (toneladas)14,000+
Mercado exteriorMás de 30 países (Alemán, Francia, Polonia, Portugal, Rusia, Filand, EE. UU., Canadá, México, Tailandia, Vietnam, Malasia, Singapur, Filipinas, Indonesia, Brasil, Bolivia, Argentina, Ecualor, Chile, Perú, Guatemala, Panamá , Egipto, Sudáfrica, Nigeria, Tanzania, etc.)
Clientes (en el extranjero)91+
Área terrestre (metros cuadrados)30,000+
Toneladas de producción anual35,000+
Número de equipos (conjuntos)200+
Número de empleados260+
Número de ingenieros10+
Certificados disponiblesCOC, PVOC, CIQ, SONCAP, BV, C/O, Form e, Forma A.


Información completa de  Ballesta:


Tipos de primavera de hojaResortes de hojas convencionales, resortes de hoja parabólica, enlazadores de aire tipo Z, manantiales de hoja de trailer, manantiales de hojas de remolque, manantiales de remolque, manantiales de hoja de camioneta, resortes de semi remolques, manantiales de camiones, manantiales de remolque agrícolas, barra de dibujo, resortes de autobuses, aviones de autobús,   Bogie/Boogie Springs, manantiales de camiones pesados, manantiales de remolque de servicio ligero/pequeños manantiales, etc.
Grado de materiales:SUP7, SUP9, SUP9A, SUP10, SUP11, SUP11A y SUP12
60si2mn, 55crmna, 60crmnba, 50crva, 60crmnba, 60si2cra
61SicR7, 55CR3, 60CRB3, 51CRV4
9260, 5155, 5160, 6150, 51B60, 9254
Rango de ancho de primavera (mm)44.5 ~ 125 mm
Grosor de primavera (mm)6 ~ 50 mm
Marcas intercambiables (hacer)Mercedes Benz, BPW, Volvo, Toyota, Honda, Nissan, Man, Howo, Scania, Renault, DAF, Man, Isuzu, Iveco, Sisu, Hyunda, Tatra, Maz, Saf, Ror, Fruehauf, Hino, York, Fuwa, Cimc, Cimc, Cimc, CIMC , ETC.
ColoresRojo, brillante negro, negro oscuro, gris, azul, según sea necesario.
Piezas opcionales, componentes y piezas relacionadasPernos centor, abrazaderas,

Arbustos de cobre, arbustos bimetales, bujes de caucho de acero, arbustos de goma, arbustos de nylon.

Tornillos en U,  Brackets, alfileres.

PaquetePaletas de madera fumigadas, paletas de acero, según sea necesario.
Normas implementadasIATF 16949-2016, ISO 9001-2015, GB/T 19844-2018, GT/T 1222-2007
Términos de pagoTT, LC, DP.
Tiempo de esperaAlrededor de 25 ~ 35 días hábiles.
Moq60 pcs

Parámetros

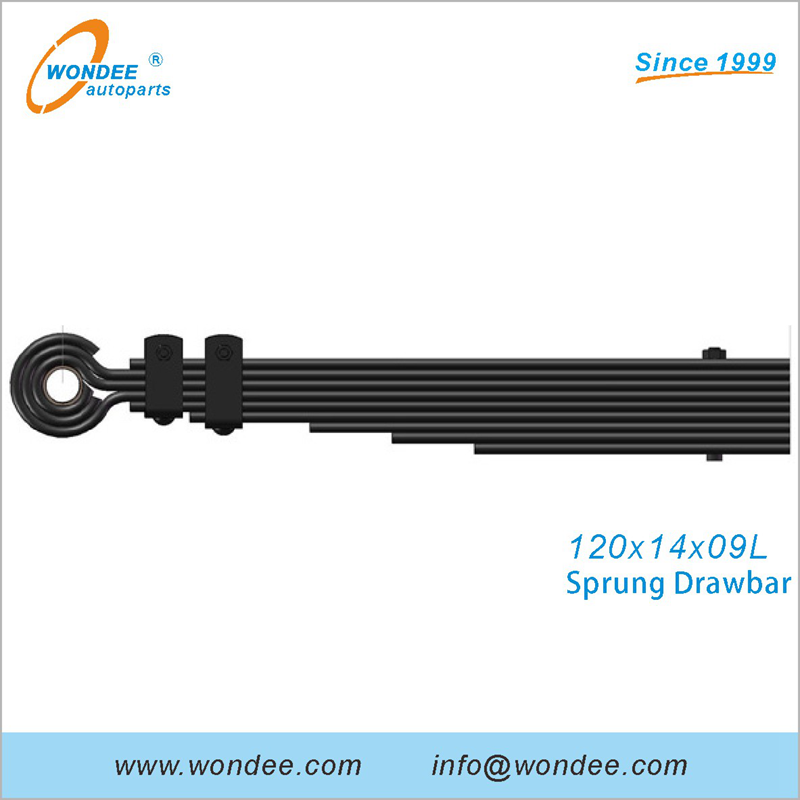

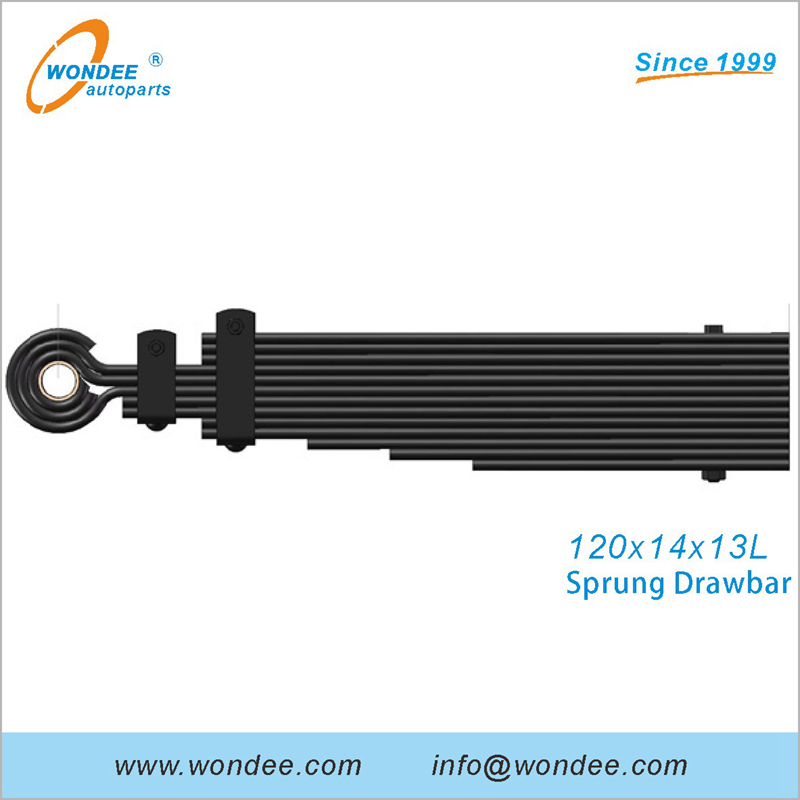

Wonee Sprung Barras de dibujo (7)


Springs de barra de trailer de barra agrícola Sprung


Tamaño de sección del material de resorte Cantidad de hoja total
Centro de ojo al centro de C/Bolt Centro de c/perno al final de la primavera Centro de ojo para   Final de la primavera Diámetro interno de arbusto
Partes   No. Tamaño de sección Hojas Capacidad A B L ID1
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
WLS1201407N01 120 x 14 7 1800 870 100 970 45
WLS1201409N01 120 x 14 9 2500 870 100 970 45
WLS1201411N01 120 x 14 11 2900 870 100 970 45
WLS1201413N01 120 x 14 13 3300 870 100 970 45
WLS1201415N01 120 x 14 15 3920 870 100 970 45


Wonee Sprung Barras de dibujo (8)

Componentes de la barra de tiro Sprung:

Perno U suministrado con tuercas de nylon

1. M24X2X121X170/190/220 para 7/9/11 Hojas de arrastre de barra de tiro

2. M30X2X121X260/280 para 13/15 hojas de barra de arrastre


Nota 1: Otros resortes de hojas para remolques agrícolas están disponibles;


Nota 2: Otra clasificación de la hoja de la hoja está disponible, incluyen: resortes de hojas convencionales, resortes de hoja parabólica, conectoras de aire tipo Z, resortes de hoja de trailer, resorte de remolque de duya ligero, resortes de remolques de botes, resortes de hoja de camioneta, resortes de semi remolques , Springs de camiones, manantiales de remolques agrícolas/agrícolas, barra de tiro, resortes de autobuses, bogie/boogie manantiales, manantiales de camiones pesados, etc.

Producción

Sobre Procesos de producción de resortes de hoja, por favor visite el enlace de YouTube:


Cómo hacer resortes de hoja


Talleres de trabajo  de Wondee AutoParts Leaf Springs:

Talleres de Wondee Leaf Spring

(Taller de barra plana, taller de procesamiento de producción, taller de ensamblaje de resorte de hoja, producción de hojas terminadas)


Procesos y equipos de  Wondee AutoParts Leaf Springs:

Equipos de primavera de Wondee

(1. Corte de barra plana y perforación de orificios → 2. Procesamiento de extremos de primavera → 3. Rolling automático de ojos CNC → 4. Calentamiento de resorte → 5. Apagado de resorte → 6. Templado de primavera → 7. Peining Spring Shot → 8. Ensamblado de resorte de hoja → 9. Pinga electrónica de primavera)


Equipo de control de calidad de  Wondee AutoParts Leaf Springs:

Equipo de prueba de primavera de Wondee

(Análisis metalográfico de materiales, análisis espectral de primavera, inspección de materias primas, inspección de ojos, inspección de curvela de primavera, prueba de dureza de primavera, prueba de pulverización de sal, prueba de vida de marisca, prueba de velocidad de resorte)


Almacenamiento y logística de  Wondee AutoParts Leaf Springs:

Wonee Sprung Barras de dibujo (9)

(Barra de tiro Sprung Terminada, empaque de primavera, almacenamiento de primavera, recipiente de resorte de hoja)


Otros tipos de primavera de  Wondee AutoParts Leaf Springs:


Spring de hoja (1)

Componentes

Componentes y repuestos de  Wondee AutoParts Leaf Springs


Componentes de Wondee Spring

(Bujes bimetales, arbustos compuestos, arbustos de goma, pernos centrales, alfileres de primavera, perchas de resorte de hojas, soportes de resorte, barras planas de acero de primavera)


Además de suministrar resortes de hoja, Wondee AutoParts también proporciona diferentes tipos de componentes semi trailer como se muestra a continuación:
