Introducción de la válvula de respiración del tanque de petróleo

Vistas:0     Autor:Wondee AutoParts     Hora de publicación: 2022-11-22      Origen:Wondee Autoparts

1. Definición de válvula de respiración


La válvula de respiración es un accesorio importante para mantener el tanque de almacenamiento en seguro. Se instala en la parte superior del tanque y se utiliza para controlar automáticamente la apertura y el cierre de los canales de gas internos y externos del tanque de almacenamiento, mantenga el equilibrio de presión dentro y fuera del tanque, evite la sobrepresión o la aspiradora del almacenamiento tanque, y reduzca la pérdida de evaporación del medio en el tanque de almacenamiento dentro de un cierto rango.


Según el Estándar Nacional Código de diseño de protección contra incendios de empresas petroquímicas (GB50160), "Los tanques de techo fijos para los líquidos de clase A y B deben estar equipados con pararrayos de llama y válvulas de respiración".


2. Tipos de válvulas de respiración


De acuerdo con el proceso de fabricación y las condiciones de servicio de la válvula de respiración, se puede dividir en las siguientes 4 categorías:


2.1 Válvula de respiración mecánica


La válvula de respiración mecánica está compuesta de un cuerpo de válvula hecho de hierro de cerdo o aluminio fundido, una válvula de presión para controlar la presión y una válvula de vacío, como se muestra en la Figura 1 a continuación.

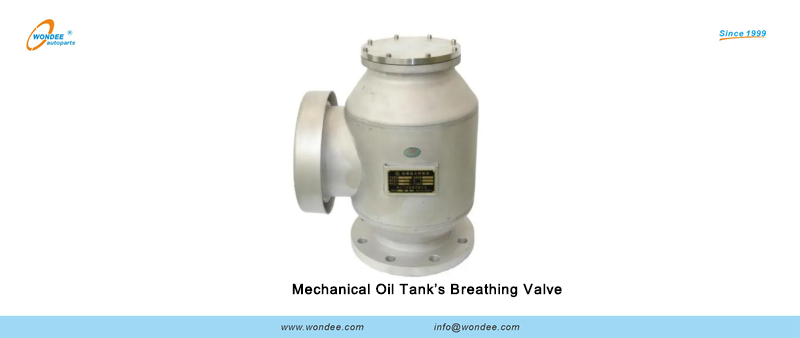

Válvula de respiración del tanque de aceite mecánico

Figura 1. Válvula de respiración del tanque de aceite mecánico


Cuando la presión del gas mixto en el tanque es mayor que el valor de control de la válvula de presión, se abre la válvula de presión, la válvula de vacío está cerrada y el gas mixto escapa a través de la válvula de presión; Cuando la presión de gas mixta en el tanque es menor que el grado de vacío permitido de la válvula de vacío, se abre la válvula de vacío, la válvula de presión se cierra y el aire ingresa al tanque a través de la válvula de vacío. La válvula de respiración es voluminosa, el disco de la válvula y el asiento de la válvula son fáciles de corroy y la superficie de contacto es fácil de filtrar; El disco de la válvula y la varilla de guía son fáciles de congelar o oxidarse y fallar.

2.2 Válvula de respiración de fuego de fuego

La válvula de respiración de fireproofing es pequeña y de peso ligero. El disco de la válvula y el asiento de la válvula son de plástico y no son fáciles de corroyed y congelados, como se muestra en la Figura 2 a continuación.

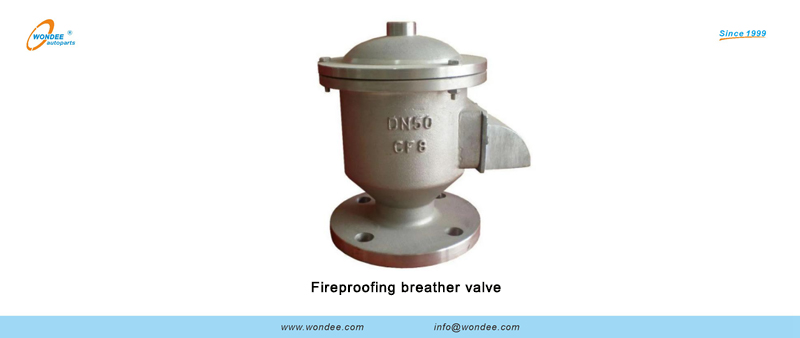

Válvula de respiración

Figura 2. Válvula de respiración de fireproofing


El principio de funcionamiento de la válvula de respiración de fuego es básicamente el mismo que el de la válvula de respiración mecánica.

Hay un disco de retraso de fuego en la entrada y salida de la válvula de respiración. El disco de retardante de incendio se usa para evitar el retroceso y la explosión cuando el gas mixto en los contactos del tanque con aire.

La presión y el vacío permitidos están controlados por el movimiento del resorte en el disco de la válvula. Cuando el resorte falla debido al óxido y la corrosión, perderá su función de respiración, e incluso el cuerpo del tanque del petrolero se encoge y se expandirá. Por lo tanto, se requiere inspección y mantenimiento frecuentes.

2.3 tubería escribe válvula de respiración mecánica

La estructura y el principio de la válvula de respiración mecánica del tipo de tubería son las mismas que los dos tipos anteriores, pero la diferencia es que la válvula tiene una placa de brida conectada con la tubería, que puede conectarse con la tubería para administrar aceite y gas a un lugar seguro. Esta válvula de respiración es aplicable al depósito de aceite de cueva, como se muestra en la Figura 3 a continuación.

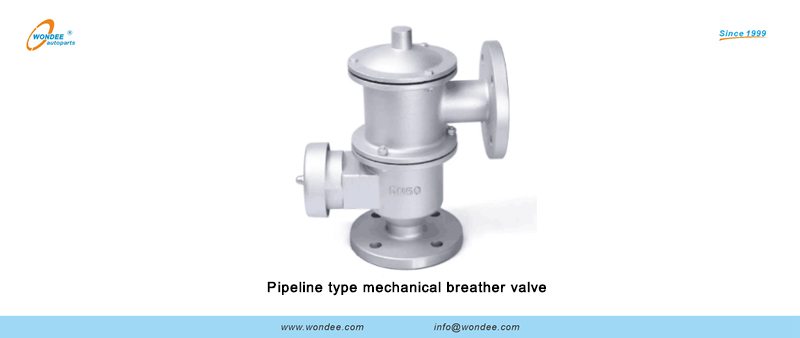

Válvula de respiración mecánica de tipo tubería

Figura 3. Válvula de respiración mecánica tipo tubería

2.4 primavera escribe válvula de respiración

La válvula de respiración del tipo de resorte generalmente se usa para el cuerpo del tanque del petrolero de aceite de luz horizontal. La válvula de respiración se instala en la cubierta de manejo en la parte superior del petrolero. Tiene función anti-derramación cuando se transmite. Cuando el petrolero se inclina en un cierto ángulo, se acercará automáticamente para evitar que el medio interno se desborde.

El cuerpo está hecho de acero inoxidable, aleación de aluminio o acero fundido. Está equipado con una red para evitar que los asuntos extraños ingresen al cuerpo del tanque durante la inhalación, como se muestra en la Figura 4 a continuación.

Figura 4. Válvula de respiración tipo resorte

Según la posición de instalación de la válvula de respiración, se puede dividir en válvula de respiración interna y válvula de respiración externa, como se muestra en la Figura 5 a continuación.

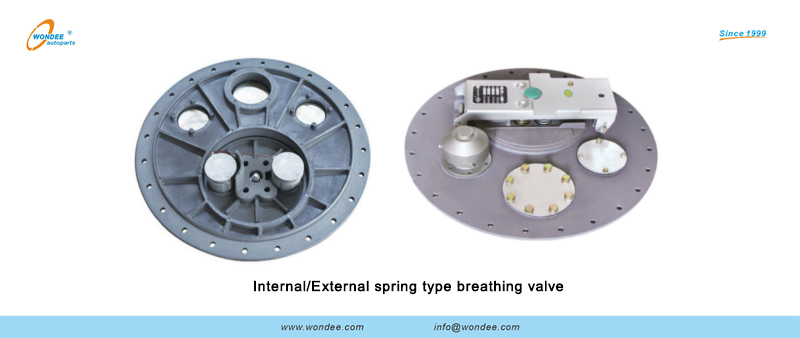

Válvula de respiración de tipo resorte interna y externa

Figura 5. Válvula de respiración de tipo de resorte interna/externa

3. Principio de trabajo de la válvula de respiración

El principio de funcionamiento de la válvula de respiración está aprovechando el peso del disco de la válvula (a veces el bloque de peso en el disco de la válvula) o resorte para controlar la presión espiratoria y el vacío inspiratorio en el tanque. Cuando la presión del gas en el tanque excede el valor de presión permitido, la válvula se abrirá y el gas mixto se exhalará desde el tanque, de modo que la presión en el tanque no aumente. Cuando el grado de vacío del gas en el tanque excede el grado de vacío permitido, se abrirá la válvula de vacío y el aire se inhalará para mantener el equilibrio de presión del tanque. El tanque no respirará cuando la presión esté dentro de un cierto rango, por lo que la válvula de respiración reduce la pérdida de evaporación del medio hasta cierto punto.


El valor de presión y vacío controlado por la válvula de respiración se determinará por el valor permitido de la estructura del tanque en sí. Al seleccionar el modelo de la válvula de respiración, debe determinarse por el desplazamiento máximo durante la operación de recepción y envío del medio. Cuando el diámetro de la válvula de respiración es mayor de 250 mm, se pueden seleccionar dos válvulas de respiración con un diámetro de no más de 250 mm.

4. Selección de válvula de respiración

Las válvulas de respiración se usan ampliamente, y se seleccionan principalmente de acuerdo con los siguientes aspectos:


1) Calcule el rango de caudal de gas exhalado o inhalado por la válvula de respiración en el tiempo de la unidad de acuerdo con el caudal de los productos de aceite enviados y recibidos por el tanque de aceite en el tiempo de la unidad. Confirma preliminar el número y las especificaciones de la válvula de respiración seleccionada.


2) El tamaño de la válvula de respiración se seleccionará de acuerdo con la curva de exhalación o rendimiento de inhalación de varias válvulas de respiración en varios niveles de presión.

5. Común mal funcionamiento de válvula de respiración

El mal funcionamiento común de la válvula de respiración incluye principalmente: fugas de aire, interferencia, pegado, bloqueo, congelación, etc.


1. Fuga de aire: Generalmente causado por la corrosión, objetos duros que rascan la superficie de contacto entre la válvula y el disco de la válvula, la deformación del disco de la válvula o el asiento de la válvula, la inclinación de la varilla de guía del disco de la válvula, etc.


2. Jamming: Por lo general, ocurre cuando la varilla de guía de disco de la válvula está sesgada y el vástago de la válvula está oxidado debido a la instalación incorrecta de la válvula de respiración o la deformación del tanque de aceite, y el asiento de la válvula no puede estar en su lugar cuando se mueve hacia arriba y hacia abajo a lo largo de la varilla de guía, Entonces, el disco de la válvula está atascado en una determinada parte de la barra de guía.

3. Sticking: Se debe a los cambios químicos y físicos causados ​​por la mezcla de vapor, agua, polvo y otras impurezas depositadas en el disco de la válvula, el asiento de la válvula y la varilla de guía, lo que hace que el disco de la válvula y el asiento de la válvula o la barra de guía se pegan con el tiempo.

4. Bloqueo: Se debe principalmente a que la válvula de respiración mecánica no se ha mantenido y se ha utilizado durante mucho tiempo, lo que resulta en la deposición de polvo, óxido y otros escombros en el tubo de respiración de fuego dentro de la válvula de respiración, y las abejas o las aves anidan en la válvula de respiración , lo que hace que la válvula de respiración se bloquee.

5. Congelo: Debido al cambio de temperatura, la humedad en el aire se condensa en el cuerpo de la válvula, disco de válvula, asiento de la válvula, varilla de guía y otras partes de la válvula de respiración, y luego se congela, lo que dificulta abrir la válvula.

Algunas de las fallas anteriores hacen que la válvula de respiración no pueda funcionar al alcanzar la presión de control, causando una sobrepresión del tanque de aceite y poniendo en peligro la seguridad del tanque de aceite; Algunos harán que la válvula de respiración pierda su función, causando una respiración no controlada, aumentando así la pérdida de evaporación de la alimentación, reduciendo la calidad media, agravando la contaminación regional del aire, afectando la salud de los operadores y aumentando los factores de riesgo regionales.


Antes de cada operación, la inspección y el análisis se fortalecerán desde el aspecto de la apariencia y el fenómeno, y los problemas se encontrarán y se resolverán con el tiempo. Aquí hay algunas medidas de inspección y mantenimiento de rutina.

7. Inspección y mantenimiento


① Abra la cubierta superior, revise el disco de la válvula, el asiento de la válvula, la varilla de guía, el orificio de guía, el resorte, etc. dentro de la válvula de respiración para obtener óxido y escala, y límpielo, si es necesario, límpielo con queroseno.

② Verifique si el disco de la válvula se mueve de manera flexible, si está atascada y si la superficie de sellado (la superficie de contacto entre el disco de la válvula y el asiento de la válvula) está en buenas condiciones. Repararlo si es necesario. Dado que la superficie de sellado está hecha de metal blando no ferroso, se debe usar un abrasivo fino al molerlo.

③ Compruebe si la pantalla de sellado del cuerpo de la válvula está en buenas condiciones y está libre de congelamiento, bloqueo, etc. Limpie el óxido y el polvo en la pantalla para garantizar la entrada y salida de gas lisa.

④ Compruebe si la junta de la glándula está apretada, reemplácela si es necesario y agregue aceite a los pernos.


8. Ciclo de inspección de la válvula de respiración


Para mantener la seguridad de la válvula de respiración, es necesario realizar una inspección integral de la válvula de respiración regularmente dentro de un cierto período de tiempo. El ciclo de inspección se puede dividir en las siguientes dos condiciones de acuerdo con el medio ambiente y la temporada de cada país:


1 、 Verifique dos veces al mes en días fríos y lluviosos (anti congelado, etc.);

2 、 Inspección diaria una vez al mes;

Por Wondee AutoParts

2022-11-22
