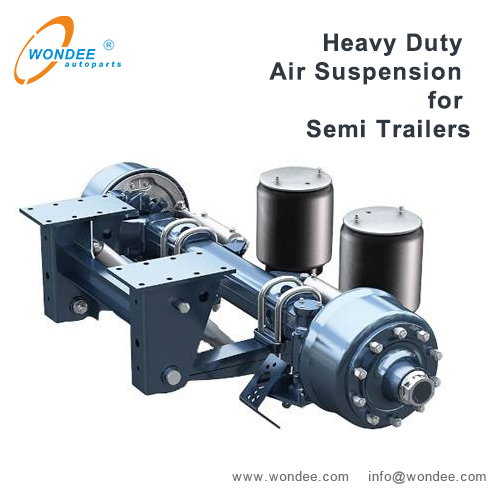

Instalación y uso del tipo de elevación de un solo eje Suspensión de aire semirremolque
- Ciclo de mantenimiento y solución de problemas de las partes principales (parte 3)
1. Ciclo de mantenimiento de la suspensión de aire.
Como se muestra en la Tabla 1 a continuación.
Uso normal | Ciclo de mantenimiento | ||||
artículos de inspección | Contenidos de inspección | Inspección regular | Después de la primera carga de viaje | Cada tres meses o 25000 km. | Cada seis meses o 50000 km. |
componentes | Inspección visual por daños y desgaste. | ● | |||
Bolsas de aire | Después de conducir en la carretera de asfalto en verano, conducir en la carretera fangosa después de la lluvia y otros ambientes hostiles, verifique y mantenga la bolsa de aire y su pistón (base). | ● | |||
Compruebe si la superficie de la bolsa de aire está dañada (crujido, desgastada, arrugada, intrusión de materia extraña de superficie, etc.) | ● | ||||
Compruebe la fijación de los pernos de fijación de airbag | ● | ● | |||
Circuito neumático | Compruebe y mantenga la limpieza e integridad del filtro de aire. | ● | |||
Compruebe la tensión de aire de la conexión del cuerpo de la válvula y la conexión de la tubería, ya sea que la instalación esté apretada y si hay daños | ● | ● | |||
Amortiguadores | Compruebe la estanqueidad de los pistones superior e inferior del amortiguador. | ● | ● | ||
Compruebe la estanqueidad del amortiguador y reemplácelo si hay alguna fuga | ● | ● | |||
Tornillos | Compruebe la estanqueidad de las tuercas de los pernos de U. Si suelta, apriete las tuercas alternativamente en diagonal. | ● | ● | ||
Tornillos de haz principal y amortiguador. | Compruebe la condición de bloqueo de las tuercas automáticas de los pernos de la viga principal y el amortiguador. | ● | ● | ||
Bujes | Freno ligeramente del semirremolque para avanzar hacia adelante y hacia atrás, o palanca la viga principal en el buje con una barra de palanca. En este momento, la viga principal no debe ser floja. De lo contrario, la viga principal o el buje del amortiguador se han dañado. Reemplázalo. | ● | |||
Aparato para levantar | Compruebe la condición de sujeción de los pernos de sujeción de la bolsa de aire de elevación y las tuercas. | ● | ● | ||
Tanques de aire | Compruebe las condiciones de trabajo de la válvula de drenaje en la parte inferior del tanque de aire, y reemplácelo si está bloqueado. | ● | |||
(Tabla 1. Mesa de mantenimiento)
Observación:
Las condiciones de la carretera y las condiciones de uso específicas de los vehículos en cada país / región serán ligeramente diferentes. Los ciclos de mantenimiento en la tabla anterior son solo para referencia.
\"● \" significa mantenimiento.
2.Soluciones de problemas de suspensiones aéreas.
2.1 Soluciones de problemas del conjunto de la bolsa de aire
Como se muestra en la Tabla 2 a continuación.
Problemas | Causa | Solución de problemas |
La bolsa de aire no puede ser inflamada. | Daños a la bolsa de aire y fugas de aire. | Reemplace la bolsa de aire |
Circuito neumático anormal | Revise y repare el sistema de circuito neumático. | |
Válvula de detección de carga dañada o instalada incorrectamente | Reemplace o ajuste la válvula de detección de carga. | |
Fallo de la válvula de protección de presión y válvula de limitación de presión | Ajustar o reemplazar la válvula | |
Daño de airbag y rotura base | La grava y otros objetos duros se dibujan entre la bolsa de aire y la base, causando fricción. | Reemplace las piezas dañadas, marque y limpie la bolsa de aire con frecuencia |
La bolsa de aire fue perforada por un objeto duro. | Reemplace la bolsa de aire | |
Altura de montaje de suspensión incorrecta | Reemplace las piezas dañadas y ajuste la altura de la suspensión a la correcta | |
Severamente sobrecargado | Reemplace las piezas dañadas y cargue de acuerdo con la carga nominal | |
Instalación inadecuada de la suspensión y marco del chasis. | Reemplace las partes dañadas, ajuste o vuelva a instalar la suspensión. | |
Fricción entre los componentes del sistema de neumáticos o de frenos y la bolsa de aire. | Reemplace las piezas dañadas, elimine la interferencia y vuelva a instalar | |
Fricción entre la cámara de frenos y la bolsa de aire. | Reemplace las piezas dañadas y cambie la posición de instalación de la cámara de aire o la abrazadera. |
(Tabla 2. Soluciones de problemas de airbags)
2.2Soluciones de problemas de amortiguadores
Como se muestra en la Tabla 3 a continuación.
Problemas | Causa | Solución de problemas |
Fuga de aceite del amortiguador | Largo tiempo de servicio, falla, daño de sellado de aceite, roto en la posición de soldadura | Reemplace el amortiguador |
Deformación del amortiguador | Se ve afectado de manera anormal, interfiere con otras partes, excede el accidente cerebrovascular y estirado excesivamente. | Reemplace el amortiguador |
En el golpe máximo, el pistón está atascado y accidentalmente impactado durante el estiramiento. | Reemplace el bloqueo de goma y deflector. | |
La tuerca del amortiguador se cae. | La tuerca no está apretada al par especificado. | Apriete la tuerca al par especificado. |
Ruido anormal del amortiguador. | Las partes internas del amortiguador están dañadas. | Reemplace el amortiguador |
(Tabla 3. Soluciones de problemas de amortiguador)
2.3 Soluciones de problemas de válvula de detección de carga
Como se muestra en la Tabla 4 a continuación.
Problemas | Causa | Solución de problemas |
La válvula de detección de carga no puede controlar correctamente la entrada de aire y el escape de la bolsa de aire. | No hay aire comprimido en el circuito neumático, o la válvula está bloqueada por la suciedad, o el tornillo de sujeción de la barra de regulación de la válvula de detección de carga está suelta, o el núcleo de la válvula de la válvula de detección de carga está dañada | Compruebe la fuente de aire, limpie la válvula de detección de carga, apriete la tuerca suelta, o reemplace la válvula de detección de carga |
Fuga de aire de la válvula de detección de carga. | El anillo de sellado del elemento de la válvula está dañado. | Reemplace la válvula de detección de carga |
(Tabla 4. Soluciones de problemas de la válvula de detección de carga)
2.4Troundstubles de piezas estructurales de acero.
Como se muestra en la Tabla 5 a continuación.
Problemas | Causa | Solución de problemas |
Costura de soldadura rota | Carga alterna a largo plazo, hay poros y inclusión de escoria en la costura de soldadura. | Re-soldadura |
Daño principal de la viga | Severamente sobrecargado | Reemplace la viga principal y la carga de acuerdo con la carga nominal |
Malas condiciones de carretera | Reemplace la viga principal y conduzca lentamente | |
Altura de montaje inadecuada de la suspensión | Reemplace la viga principal y ajuste la altura de montaje de la suspensión. | |
Amortiguador dañado | Reemplace la viga principal y el amortiguador. | |
Desplazamiento de la viga principal. | Los pernos de la viga principal o los pernos de U no se sujetan | Ajuste la viga principal y apriételo de acuerdo con el par especificado. |
Malas condiciones de carretera | Ajuste la viga principal, apriételo de acuerdo con el par especificado y la unidad lenta |
(Tabla 5. Soluciones de problemas de piezas estructurales de acero)
2.5 soluciones de problemas deneumáticocircuito
Como se muestra en la Tabla 6 a continuación.
Problemas | Causa | Solución de problemas |
Fuga de aire en circuito neumático. | Fricción y daño entre circuito neumático y partes móviles. | Verifique y razonablemente organice el circuito neumático y reemplace la manguera de aire dañada |
Las juntas de circuito neumático de la tubería están dañadas | Reemplace las articulaciones dañadas | |
Circuito neumático plegable | Verifique y razonablemente organice el circuito neumático y reemplace la manguera de aire dañada | |
Presión de aire insuficiente de la bolsa de aire | Presión insuficiente de suministro de aire | Hacer que la presión de suministro de aire del tractor alcance no menos 0.6MPA |
La válvula de protección de presión está funcionando de manera anormal. | Verifique y reemplace la válvula de protección de presión. | |
Válvula de sentido de carga no funciona | Compruebe y ajuste la válvula de detección de carga | |
Daño del circuito neumático y fugas de aire. | Encuentra la fuga de aire y reemplace la manguera de aire dañada. | |
Respuesta lenta de la válvula de nivel | Presión insuficiente de suministro de aire | Compruebe la válvula de protección de presión y la presión del suministro de aire del tractor. |
El circuito neumático bloqueado o dañado. | Revise y repare el sistema de circuito de aire. | |
El circuito neumático estaba congelado. | Sin conexión y agotamiento de tanques de aire |
(Tabla 6. Soluciones de problemas de circuito neumático)
3. Lista de piezas vulnerables de suspensión de aire.
Todas las partes de goma y juntas no metálicas en el sistema de suspensión de aire se clasifican como partes vulnerables, que incluyen:
1) Bloque de goma del amortiguador;
2) junta de goma de la varilla de ajuste de la válvula de detección de carga;
3) Buje de goma del enlazador de aire;
4) Lavadora resistente al desgaste.
4. Mesa de torsión de apriete para piezas estándar de suspensión de aire.
Como se muestra en la Tabla 7 a continuación.
Sn | Especificaciones | Torque de apriete (n · m) | Solicitud |
1 | Tuerca m8 | 80 | Cierre de válvulas de detección de carga |
2 | Tuerca M16 × 1.5 | 350 | Instalación de soportes inferiores de airbags de carga. |
3 | Tuerca M20 × 1.5 | 600 | Instalación de amortiguadores |
4 | Tuerca M22 × 1.5 | 800 | Cierre de pernos de U y vigas de torsión |
5 | Tuerca m30 × 2 | 1100 | Abrazo de tornillo de los enlazadores de aire |
6 | Tuerca m12 * 1.75 | 250 | Cierre de airbags y soportes |
(Tabla 7. Tabla de apriete de la tabla de torque de suspensión de aire Partes estándar)
Nota: Los contenidos anteriores son solo para referencia, siga el manual del fabricante.
