Guía del proceso de producción del ensamblaje de resortes de hojas de hoja (Parte 8)

Vistas:0     Autor:Wondee AutoParts     Hora de publicación: 2022-05-09      Origen:Wondee Autoparts

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Guía del proceso de producción de Springs Leaf

Resortes de hojas de ensamblaje (Parte 8)


1. Definición:

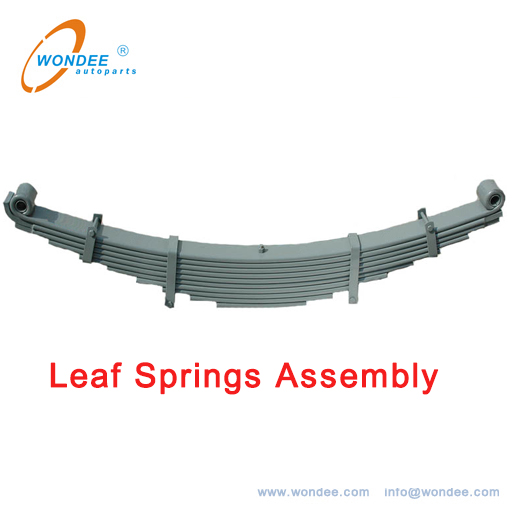

El ensamblaje del resorte de hojas es el proceso de trabajo del uso de equipos especiales y pernos centrales para combinar las hojas de resorte sueltas en un conjunto de resorte de hoja. El conjunto del resorte de la hoja se muestra en la Figura 1 a continuación.

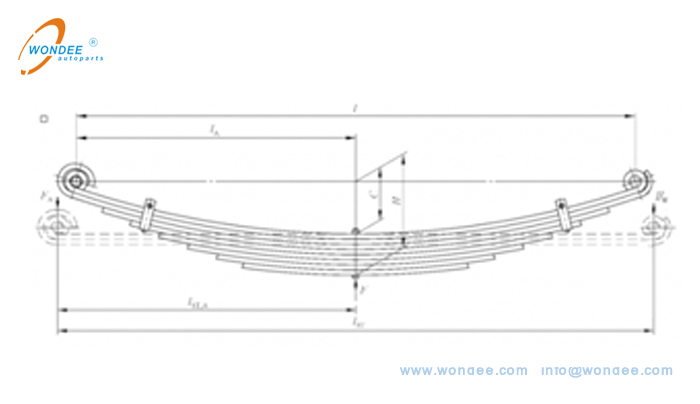

Diagrama esquemático del conjunto de resorte de la hoja

(Figura 1. Diagrama esquemático del conjunto de resorte de la hoja)

2. Aplicación:


Conjunto de resorte de hoja.


3. Procedimiento operativo:


3.1. Preparación antes de ensamblar primavera

Antes de ensamblar los resortes de hoja, la tarjeta de proceso se verificará primero y todos los componentes se prepararán de acuerdo con los requisitos del proceso.Al mismo tiempo, verifique los tamaños de hojas y componentes sueltos, el ensamblaje de resorte solo se permite que hay marcas de calificación de inspección en los procesos anteriores.

Para el ensamblaje que es el resorte de hoja parabólica o los requisitos de pintura de una sola pieza, la pintura de una sola pieza debe hacerse primero, y luego se ensambla el ensamblaje.


3.2. Inspección y selección de hojas de primavera y componentes

Al ensamblar un resorte de hoja, preste atención a la selección de la altura de la inclinación, la posición del agujero central, la flexión lateral, la distorsión, etc., y verifique las dimensiones de varios componentes de acuerdo con los requisitos del proceso, especialmente preste atención a los requisitos del diámetro y Altura de la cabeza del perno central. Si hay algún no calificado, se eliminará.


Se prestará atención a los siguientes puntos al seleccionar las hojas de resorte:


1) La autorizaciónEntre el extremo de la hoja enrollada del ojo y la hoja envuelta en el ojo está entre 3-6 mm;


2) elLa dislocación lateral de ambos extremos de la hoja principal debe ser ≤1.5 mm;

3) La dislocación del orificio central debe ser ≤1.0 mm


Dentro de cualquier rango de longitud de 75 mm, el espacio libre entre las hojas de resortes de hojas múltiples convencionales es ≤ 0.5 mm, y los resortes parabólicos se mantendrán entre 3-5 mm, y la transición será uniforme;


5) Graphit Base de calcio Grasa o grasa de base de litio de grafito se aplicará entre las hojas de un resorte de hoja múltiple convencional, entre las hojas en el espaciador central del resorte de la hoja parabólica y entre las hojas en los extremos espaciadoresdel resorte de la hoja parabólica, y el ancho de recubrimiento será ≥ 1/3 del ancho de primavera.

3.3. Requisitos de ensamblaje de primavera

Después de ensamblar el resorte de la hoja de acuerdo con el dibujo de la asamblea, se verificará para asegurarse de que las hojas de resorte y los espaciadores centrales no estén sesgados, elEl espacio libre entre la hoja enrollada de ojos y la hoja envuelta en el ojo es razonable, y la calidad de apariencia sin flexión irrazonable. Luego precarga el conjunto del resorte de la hoja dos veces de acuerdo con la longitud de acción y la carrera de precarga proporcionada por el dibujo o proceso de ensamblaje. Antes y después de la precarga de los resortes de hoja, la altura de la curva de resorte de la hoja se medirá de acuerdo con los métodos proporcionados por el dibujo o el proceso de ensamblaje para verificar si la altura de la curva de resorte de la hoja cumple con los requisitos del proceso;


3.4. Inspección después de que los resortes de hoja se ensamblaron

Al ensamblar un resorte de hoja, el primer conjunto de ensamblaje de resorte de hoja debe inspeccionarse en primer lugar. Solo pasa la primera inspección, la producción en masa se puede llevar a cabo.


Si hay requisitos sobre la agrupación de la altura de la inclinación o la clasificación de longitud de acordes, se realizarán marcas de identificación en los extremos del conjunto de resorte de la hoja;


3.5. Gestión de materiales


Los resortes de hoja ensamblados se apilarán cuidadosamente. Está prohibido colocarlos a voluntad, lo que resulta en contusiones superficiales. Se realizarán las marcas de calificación de inspección y las tarjetas de transferencia de trabajo se pegarán.


4. Estándares de inspección del ensamblaje del resorte de la hoja (consulte el estándar: GB / T 19844-2018 / ISO 18137: 2015 Mod Leaf Spring - Especificaciones técnicas):


Los estándares de inspección del conjunto del resorte de la hoja se muestran en la Tabla 1 a continuación.


Artículos de inspección

Segmento recto

Comba

Longitud de tramo

Espacio libre entre las hojas

Ancho de apertura de los extremos de primavera

Dislocación lateral

Espacio libre entre la hoja enrollada de ojos y la hoja envuelta en el ojo

Diámetro del agujero de los bujes

Ancho de los ojos

Ancho del ensamblaje de primavera

Aparición de pinza

Calidad de apariencia

Requerimientos técnicos

Según los requisitos del proceso

Según los requisitos del proceso

Según los requisitos del proceso

Dentro de cualquier rango de longitud de 75 mm, el espacio libre entre las hojas de resortes de hojas múltiples convencionales debe ser ≤ 0.5 mm, y los resortes parabólicos estarán entre 3-5 mm,

Dentro de los 50 mm de los extremos, abriendo ancho ≤1.0 mm

2 mm La segunda hoja no debe exceder la primera hoja, y la hoja de repositivo no debe exceder los 2 mm

δ = 3 ~ 6 mm

Según los requisitos del proceso




Ancho de resorte ≤100 mm, B (+2.5 mm, -0 mm)

Ancho de resorte> 100 mm, B (+3 mm, -0 mm)

Sin sesgo, sin perder o no tocar el resorte de la hoja, y hay un espacio de 1 ~ 2 mm

No habrá sobrecalentamiento, ardor, daño y varios defectos materiales.

Herramientas de medición e inspección

Nombre

Gobernante

Cinta métrica

Cinta métrica

Calibre

Calibre

Calibre

Calibre vernier

Calibre macho

Calibre especial

Calibre especial

Inspección visual

Inspección visual

Exactitud

1 mm

1 mm

1 mm

0.05 mm

0.05 mm

0.05 mm

0.02 mm

0.02 mm

0.05 mm

0.05 mm

Métodos de muestreo

Cada lote del conjunto de resorte de hojas se inspeccionará de acuerdo con el primer conjunto, el conjunto medio y el último conjunto de inspección, y la tasa de inspección visual será del 100% para la calidad de apariencia de las abrazaderas y la calidad de la superficie del conjunto del resorte de la hoja.


Compilado porWondee AutoParts

2022-5-9
