Clasificación de resortes de hojas de automóviles

Vistas:0     Autor:Wondee AutoParts     Hora de publicación: 2021-09-14      Origen:Wondee Autoparts

Un Spring de hoja es el elemento elástico más utilizado de las suspensiones de automóviles. Es un haz de acero de igualdad de fuerza aproximado compuesto por varias láminas de resorte de aleación de igual ancho y longitud desigual. Hay muchos tipos de resortes de hoja, que se pueden clasificar de acuerdo con los siguientes métodos de clasificación:


1. Clasificado por tamaños de materia prima


1) resortes de hoja de tamaño pequeño


Se refiere principalmente a los resortes de la hoja con un rango de ancho de material de 44.5 ~ 50 mm y un grosor del material de 6 ~ 9 mm.

Hay principalmente los siguientes resortes de hoja:

BoteMuelles de hojas de remolque, Barrios de hoja de remolque de ganado, manantiales de hoja de casas rodantes, resortes de hoja de camioneta de estación, resortes de hoja de remolque de servicios públicos, etc.

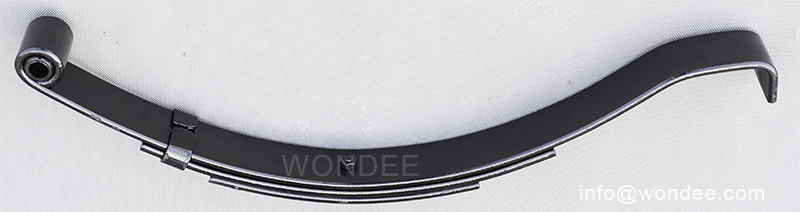

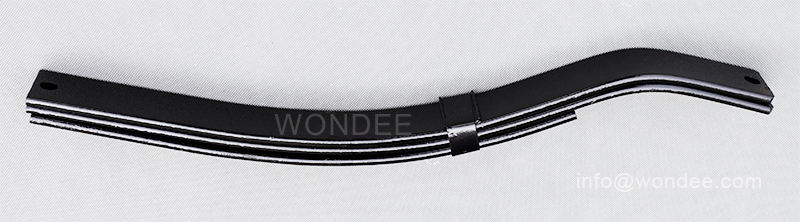

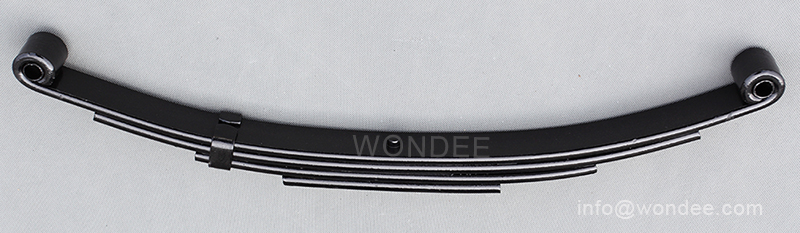

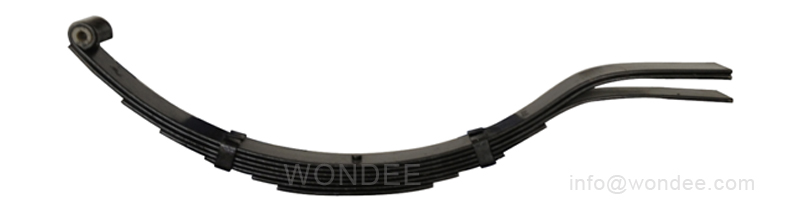

Un solo ojo pequeño Spring de hoja de tamaño pequeño para remolques de botes de un fabricante de porcelana/Autopartes WondeeUn resorte de hoja de tamaño pequeño de doble ojo para remolques de botes de un fabricante de China/Autopartes WondeeUna primavera de hoja de tamaño pequeño para remolques agrícolas de un fabricante de China/Autopartes WondeeUn solo ojo pequeño Spring de hoja de tamaño pequeño para remolques agrícolas de un fabricante de China/Autopartes WondeeUn resorte de hoja de tamaño pequeño de un solo ojo con extremo plano para remolques de botes desde un fabricante de porcelana/autopartes de Wondee

2) resortes de hoja de servicio ligero


Se refiere principalmente al resorte de la hoja con un ancho de material de 60 ~ 70 mm y un grosor del material de 6 ~ 16 mm.

Hay principalmente los siguientes resortes de hoja:

Spring de hoja de camioneta, Van Leaf Spring, Brailer Agricultural Leaf Spring, Minibus Leaf Spring, etc.

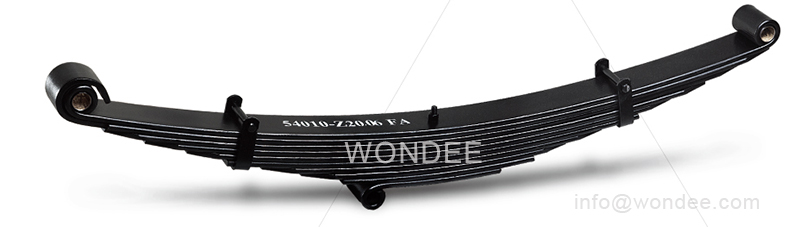

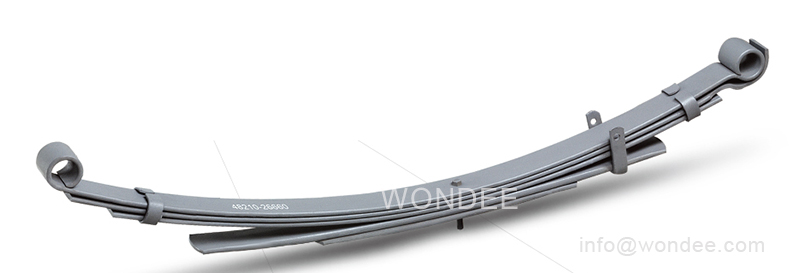

Un resorte de hoja de servicio de doble ojo para la recolección de Toyota de un fabricante de China/Autopartes WondeeUn resorte de hoja de servicio ligero para minibuses y remolques de servicio ligero desde un fabricante de China/Wondee AutoPartsUn resorte de hoja de servicio ligero para remolques y camiones de servicio ligero de un fabricante de China/Autopartes Wondee

3) resortes de hoja de servicio pesado


Se refiere principalmente al ancho del material de 75 ~ 120 mm y al espesor del material de 12 ~ 56 mm.

Hay cuatro categorías principales:

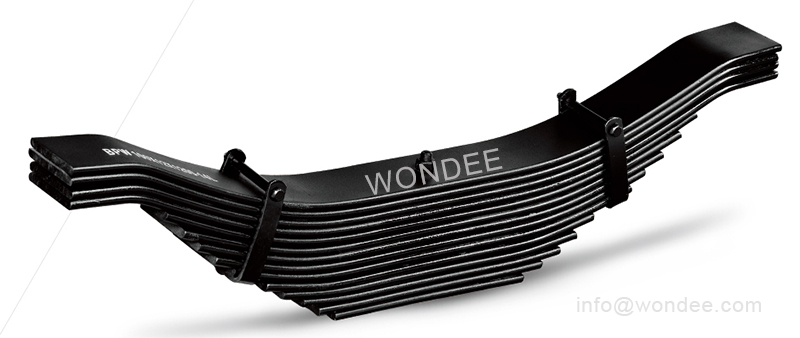

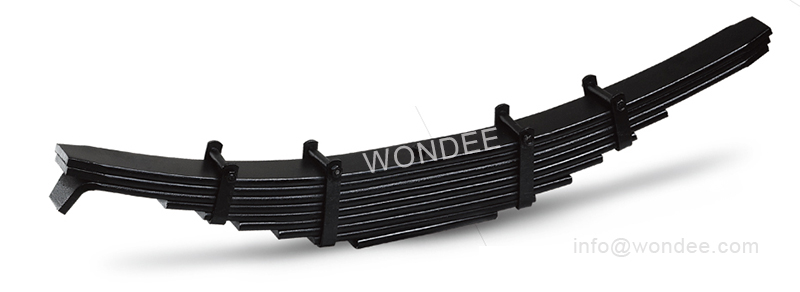

UNA.Resortes de hoja de semi trailer, como BPW / FUWA / YTE /Traserie Trailer Springs Leaf Springs, con tamaños de material que involucran 75x13 / 76x14 / 90x11 / 90x13 / 90x16 / 100x12 / 100x14 / 100x16, etc.

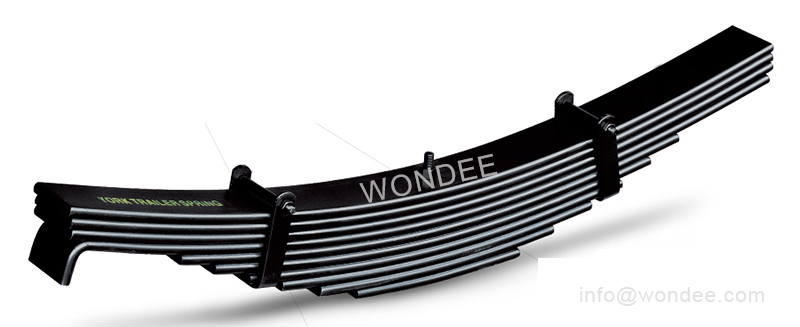

Un resorte de hojas de 75x13-9l para remolques y camiones de servicio ligero de un fabricante de China/Autopartes WondeeUn resorte de hoja de servicio pesado para remolques y camiones de un fabricante de China/Autopartes WondeeUna primavera de hoja de servicio pesado de 90x13-10 para semi remolques y camiones de un fabricante de China/Wondee AutoParts

B.Bogie (suspensión de un solo punto) resortes de hoja, que involucra resortes de hoja 24T / 28T / 32T para una suspensión de punto único Boogie, con tamaños de material de 90x13 / 16/18 y 120x14 / 16/18.

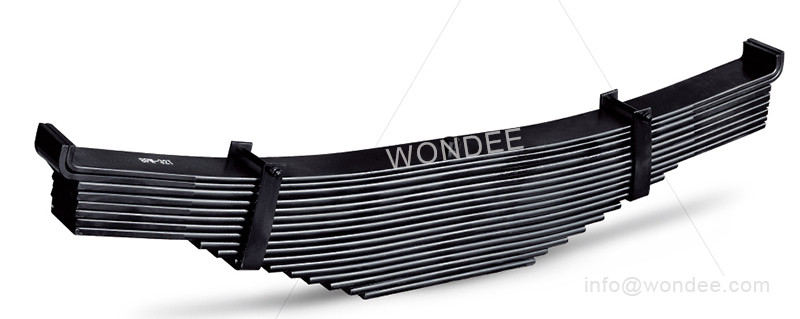

Un resorte de hoja de servicio pesado para suspensiones de 24t bogie de un fabricante de China/Autopartes Wondee

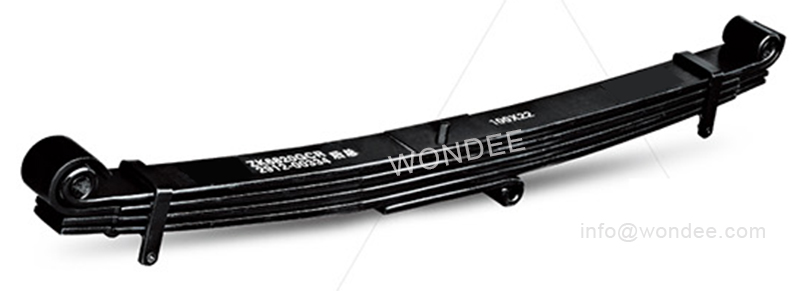

C. Springs de hojas de autobús, que involucra Toyota / Ford / FUSO / Hino y otras marcas. La mayoría de los productos son resortes de hojas parabólicas.

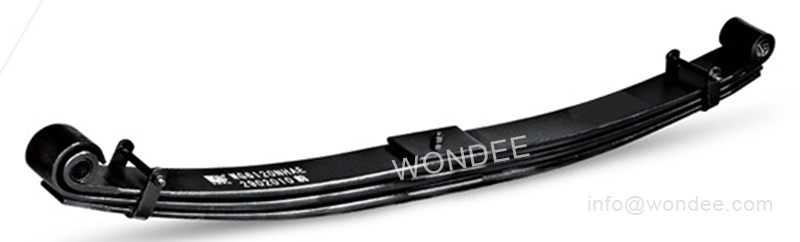

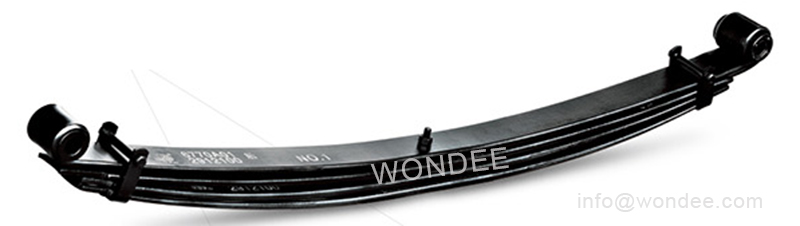

Un resorte de hoja parabólica de doble ojo para autobuses y camiones de un fabricante de China/Wondee AutoParts/Wondee AutoPartsUna manantial de hoja parabólica de doble ojo para autobuses y camiones de un fabricante de China/Autopartes WondeeUna manantial de hoja parabólica de doble ojo para autobuses y camiones de un fabricante de China/Autopartes Wondee

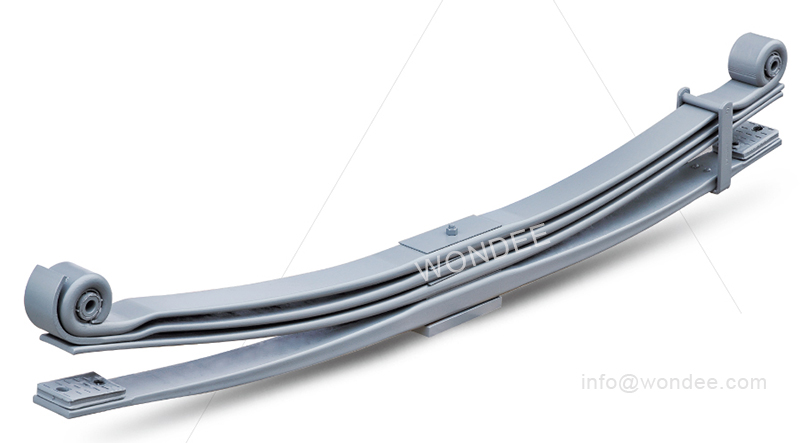

D. resortes de hoja de camión de servicio pesado, incluyendo Benz / Volvo / Scania / Hino / Isuzu y otros modelos. Los principales productos son resortes de hoja parabólica.

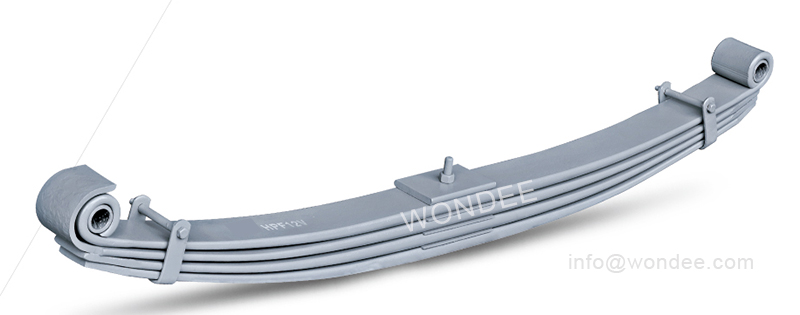

Un resorte de hoja parabólica de doble ojo para camiones Hino resortes traseros de un fabricante de porcelana/Autopartes WondeeUna manantial de hoja parabólica de doble ojo para camiones Hino de servicio pesado de un fabricante de China/Autopartes Wondee


E. Springs de hoja agrícola,que se utilizan principalmente en remolques de transporte todoterreno.

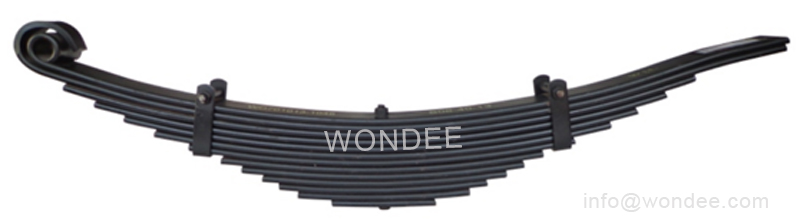

Una primavera de hoja de servicio ligero para remolques agrícolas de un fabricante de China/Wondee Autoparts


F.Air enlazadores (brazo de arrastre), utilizado principalmente para suspensiones de aire.

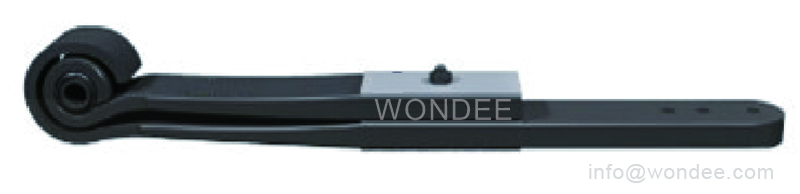

Un manantial de enlazador aéreo para semi remolques y suspensiones de aire de un fabricante de China/Wondee AutoPartsUn manantial de enlazador aéreo para semi remolques y suspensiones de aire de un fabricante de China/Wondee AutoPartsUn manantial de enlazador aéreo para semi remolques y suspensiones de aire de un fabricante de China/Wondee AutoPartsUn manantial de enlazador aéreo para semi remolques y suspensiones de aire de un fabricante de China/Wondee AutoParts

2. Clasificado según la sección de la barra plana


1) resortes de hoja convencionales:Están compuestos de múltiples resortes de hoja con igual ancho y grosor y diferentes longitudes. El proceso de fabricación de productos es relativamente simple y el costo de fabricación es bajo.

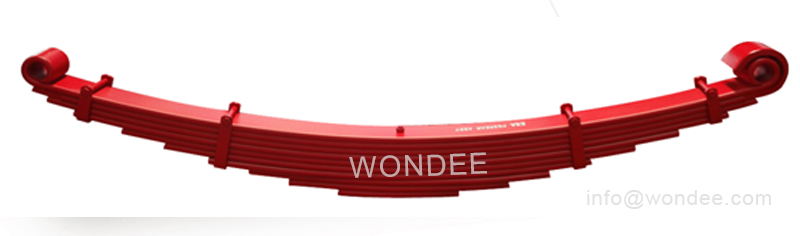

Una primavera de hoja convencional para semi remolques y suspensiones de camiones de un fabricante de China/Autopartes Wondee

Una primavera de hoja convencional para semi remolques y suspensiones de camiones de un fabricante de China/Autopartes WondeeUna primavera de hoja convencional para semi remolques y suspensiones de camiones de un fabricante de China/Autopartes Wondee

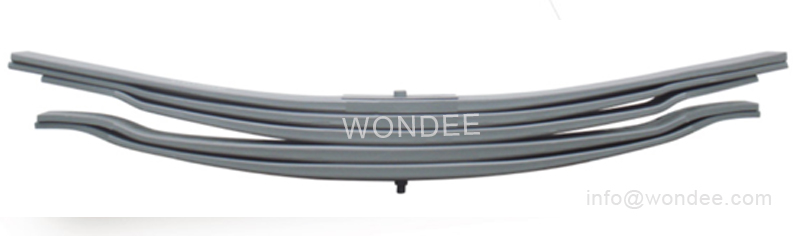

2) resortes de hoja parabólica:Están compuestos de uno o más resortes de hoja con extremos delgados, medio grueso, ancho igual y longitudes desiguales. En comparación con los resortes de hoja de espesor de igual espesor convencionales, tienen muchas ventajas: peso ligero; vida de fatiga más larga; ruido de trabajo más bajo; Mejor comodidad y estabilidad del viaje.

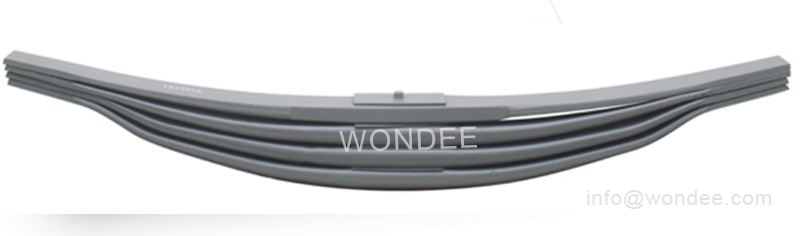

Una primavera de hoja parabólica para semi remolques de servicio pesado y suspensiones de camiones de un fabricante de China/Wondee AutoPartsUna primavera de hoja parabólica para semi remolques de servicio pesado y suspensiones de camiones de un fabricante de China/Wondee AutoPartsUna primavera de hoja parabólica para semi remolques de servicio pesado y suspensiones de camiones de un fabricante de China/Wondee AutoParts


3.Clasificado según la estructura de Spring de hoja

Un Spring de hoja es un producto industrial relativamente complejo, que involucra decenas de miles de modelos de productos. A través de la estructura del proceso del producto, podemos hacer la siguiente clasificación:

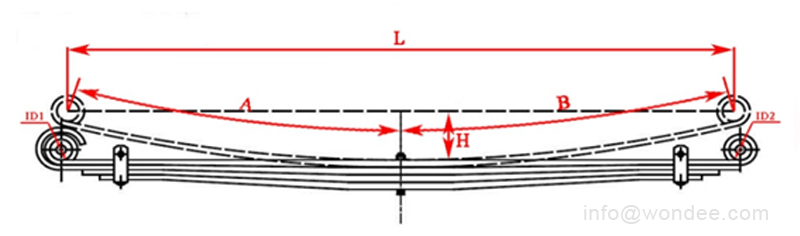

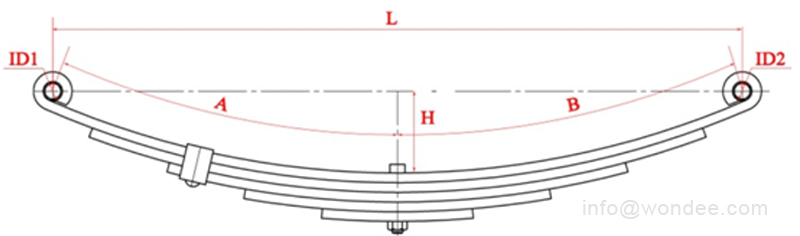

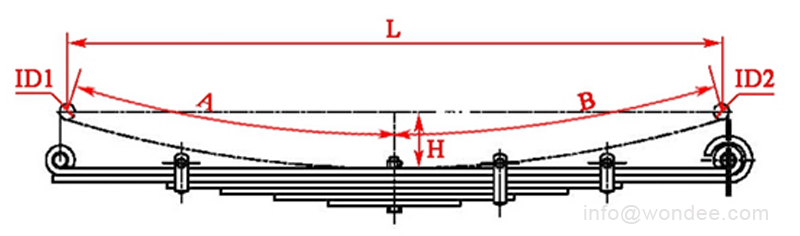

1) Spring de hoja de doble ojo

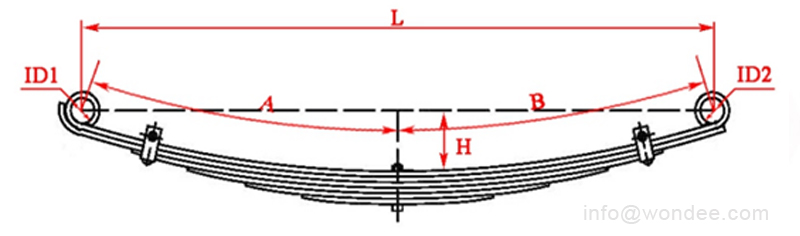

Un resorte de hoja de doble ojo para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoPartsUn resorte de hoja de doble ojo para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoPartsUn resorte de hoja de doble ojo para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoPartsUn resorte de hoja de doble ojo para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoParts


2) Spring de hoja de un solo ojo

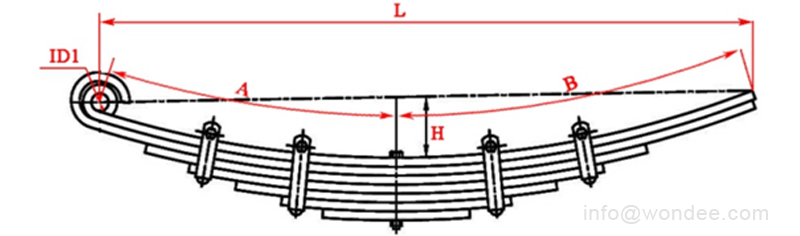

Un resorte de hojas de un solo ojo para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoParts

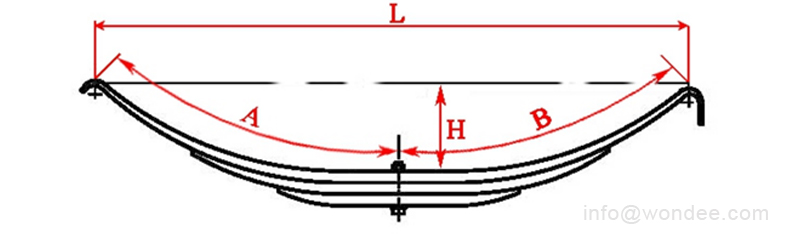

3) Spring de hoja de placa deslizante(Semi Trailer Springs, Tra Springs Series, etc.)

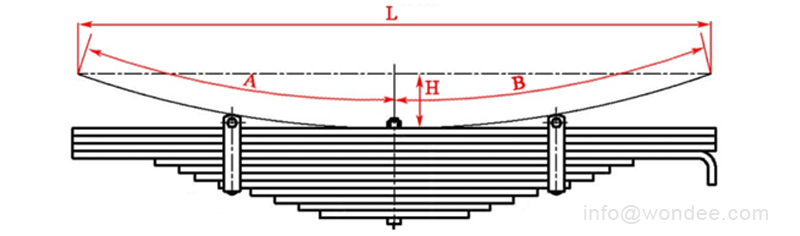

Un resorte de hojas semi de remolque para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoPartsUn Spring Tra Leaf para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoParts


4) Springs de hoja combinados principales y de ayuda para la primavera

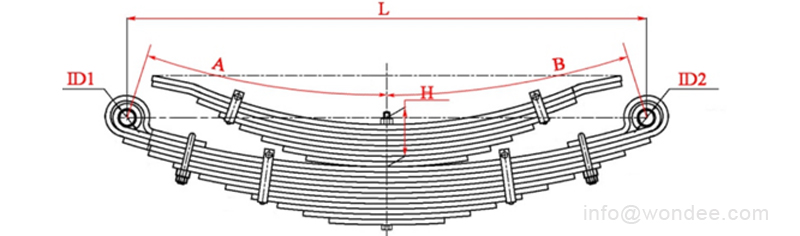

Una primavera principal y ayuda de resortes de hojas combinadas para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoParts


(Ayuda superior tipo de resorte)

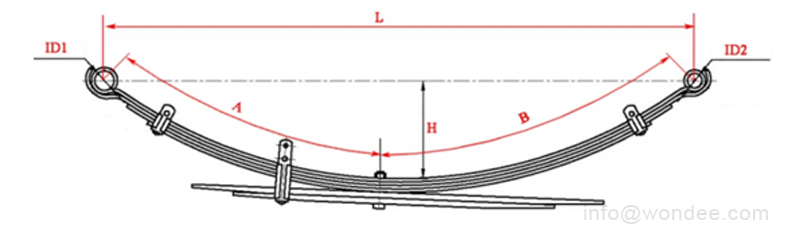

Un resorte de hojas tipo primavera de LowerHelp para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoParts

(Tipo de resorte de LowerHelp)

5) Enlazador aéreo

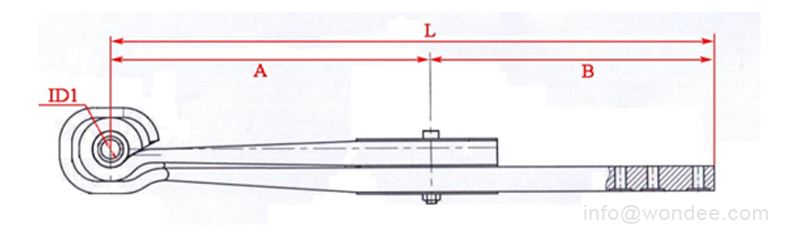

Un enlazador de aire tipo placa recto para remolques y suspensiones de camiones de un fabricante de China/Wondee AutoParts

Lector de aire tipo placa recta

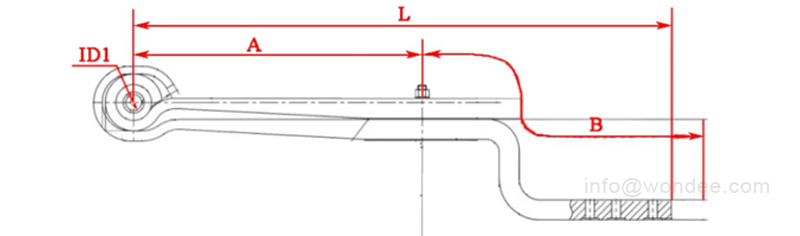

Dibujo -ir Linker02

Enlazador de aire de tipo Z

6) Otros resortes de hoja, comobarra de tiroetc.

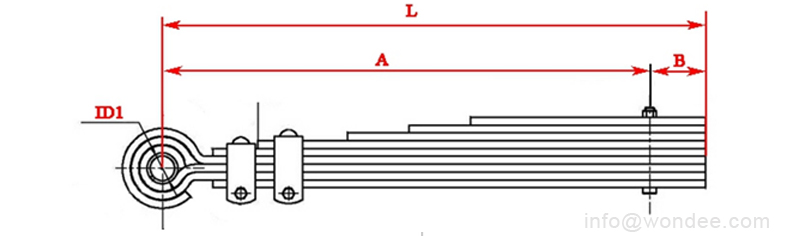

Una barra de tiro surgida para suspensiones de remolques agrícolas de un fabricante de China/Wondee AutoParts


4. De acuerdo con la clasificación de grado de materia prima de la hoja de resorte (barra plana de acero de primavera), la siguiente tabla para referencia:


GB

YO ASI

Astm

Jis

ESTRUENDO

NF

Bs

OCT

H

Aplicado

Uso

65mn


1066




080A67

65γ


Mercado de accesirios de gama baja

60si2mn

61SicR7

9260

SUP7

60SicR7

60Si7

Z51A60

60c2

6 ~ 16

Pequeño, ligero, camión/camioneta, resortes de servicio pesado, etc.

55crmna

55CR3

5155

SUP9

55CR3

55CR3

525A58


16 ~ 25

Resortes de servicio medio/pesado,

primavera parabólica,

etc.

60CRMNA


51605

Sup9a



525A60




50CRVA

51CRV4

6150

SUP10A

50CRV4

51CRV4

735A51

50crφa

25 ~ 35

Resortes de servicio medio/pesado,

primavera parabólica,

etc.

51CRV4








35≤h≤45

Enlazadores aéreos

52CRMOV4








H > 45

Enlazadores aéreos

Observaciones:


Varios procesos de fin de primavera:


Hay muchos tipos de tratamientos finales para resortes de hojas, como rodar en los ojos, envoltura para los ojos, recorte de borde, corte de esquina, costilla y ritmo, flexión, disminución, etc. Varios procesos se describen brevemente de la siguiente manera:

1. Rolling de ojos

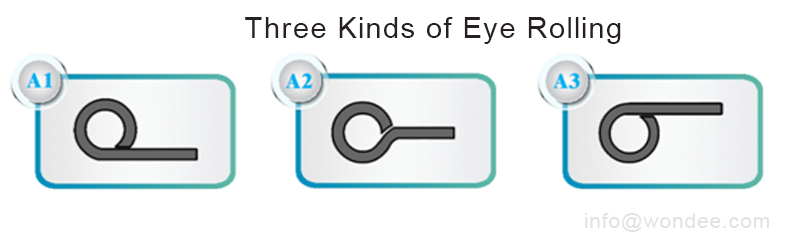

El rodaje del ojo se divide en la rodadura de la parte superior del ojo, el rodaje central de los ojos y el rodamiento de ojos inferiores. Como se muestra en el siguiente diagrama:

Rolling de ojos de primavera de hoja

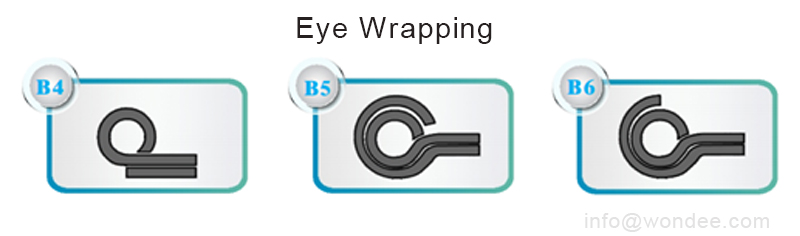

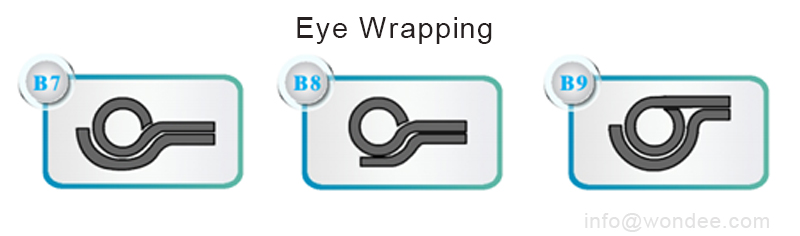

2. envoltura para los ojos

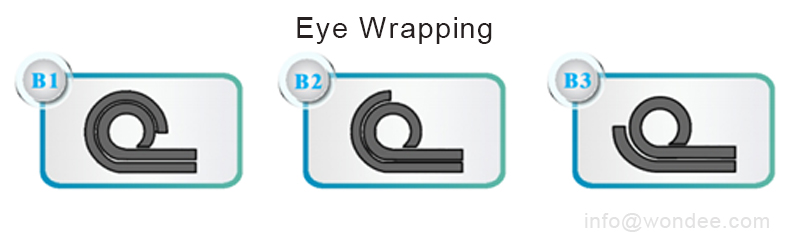

La envoltura de los ojos se divide en 3/4 de envoltura de ojos, envoltura de ojos 1/2 y envoltura de 1/4 de los ojos. Como se muestra en el siguiente diagrama:

envoltura de los ojos de primavera de la hojaenvoltura de los ojos de primavera de la hojaenvoltura de los ojos de primavera de la hoja


3. Tratamiento final

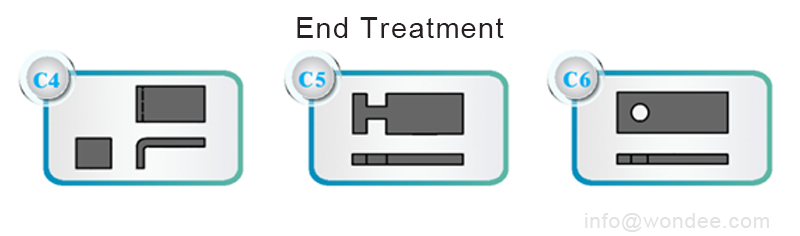

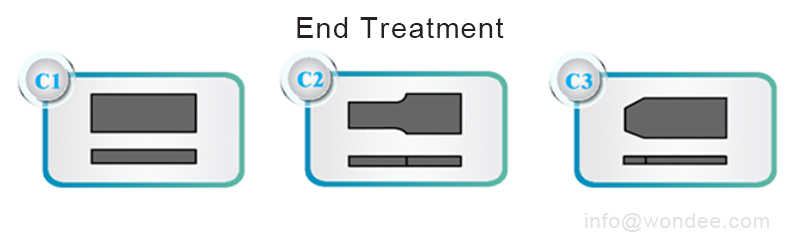

El tratamiento final incluye recorte de borde, corte de esquina, flexión, prensa de ritmo, perforación de agujeros, prensado de borde. Como se muestra en el siguiente diagrama:

Tratamiento en el extremo de primavera de la hojaTratamiento en el extremo de primavera de la hojatratamiento final03Tratamiento en el extremo de primavera de la hoja
