Tipo 2 de vías

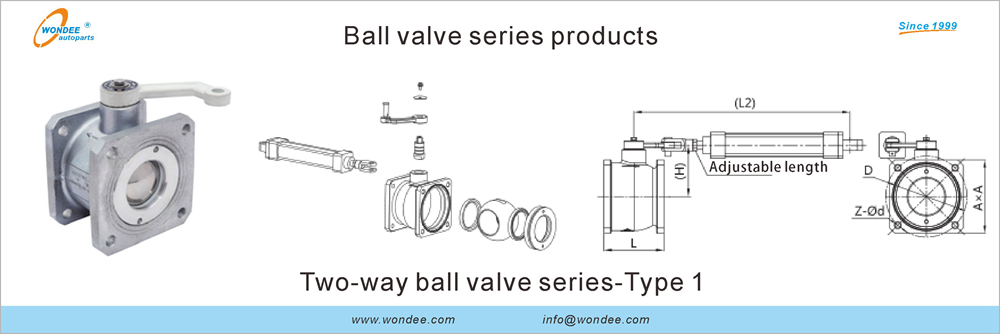

| Serie de nombres de producto: | Tipo de serie de válvulas de bola de dos vías 1 | ||||||||
| Nombre del producto: | Válvula de bola neumática de aleación de aluminio con brida cuadrada | ||||||||
| Material del cuerpo principal: | Aleación de aluminio fundido | ||||||||
| Material de sellado: | PTFE y goma de nitrilo resistente a la gasolina | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | L | A × A | D | L2 | Tamaño del orificio de montaje | H | Rango de temperatura |
| WDQ41-10F-DN50 | DN50 | 1.0MPA | 85 | 120 × 120 | Ø130 | 398 | 4-Ø11 Dos gama | 113 | -20 ℃ ~ 70 ℃ |
| WDQ41-10F-DN70 | DN70 | 1.0MPA | 115 | 140 × 140 | Ø155 | 423 | 4-Ø11 Dos gama | 128 | -20 ℃ ~ 70 ℃ |
| WDQ41-10F-DN80 | DN80 | 1.0MPA | 130 | 150 × 150 | Ø165 | 443 | 4-Ø12.5 Dos gama | 136 | -20 ℃ ~ 70 ℃ |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||

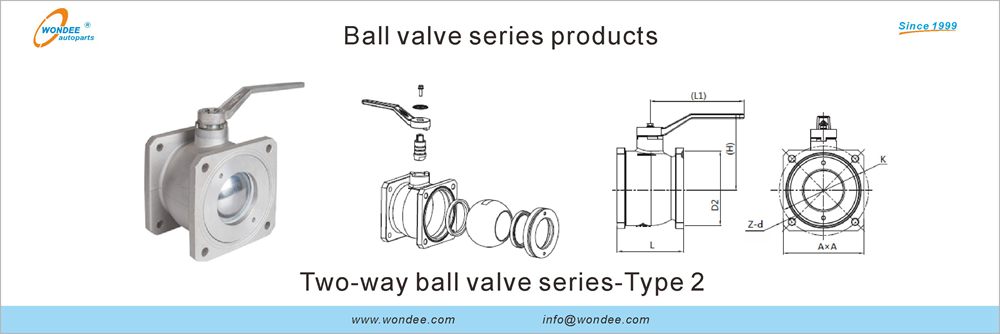

| Serie de nombres de producto: | Tipo de serie de válvulas de bola de dos vías 2 | ||||||||
| Nombre del producto: | Válvula de bola manual de aleación de aluminio con brida cuadrada | ||||||||
| Material del cuerpo principal: | Aleación de aluminio fundido | ||||||||
| Material de sellado: | PTFE y goma de nitrilo resistente a la gasolina | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | L | A × A | D | Tamaño del orificio de montaje | H | Rango de temperatura | |
| WDQ41-10F-DN50 | DN50 | 1.0MPA | 85 | 120 × 120 | Ø130 | 4-Ø11 Dos gama | 113 | -20 ℃ ~ 70 ℃ | |
| WDQ41-10F-DN70 | DN70 | 1.0MPA | 115 | 140 × 140 | Ø155 | 4-Ø11 Dos gama | 128 | -20 ℃ ~ 70 ℃ | |
| WDQ41-10F-DN80 | DN80 | 1.0MPA | 135 | 150 × 150 | Ø165 | 4-Ø12.5 Dos gama | 136 | -20 ℃ ~ 70 ℃ | |
| WDQ41-10F-DN100 | DN100 | 1.0MPA | 135 | 180 × 180 | Ø185 | 4-Ø15 Dos gama | 146 | -20 ℃ ~ 70 ℃ | |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||

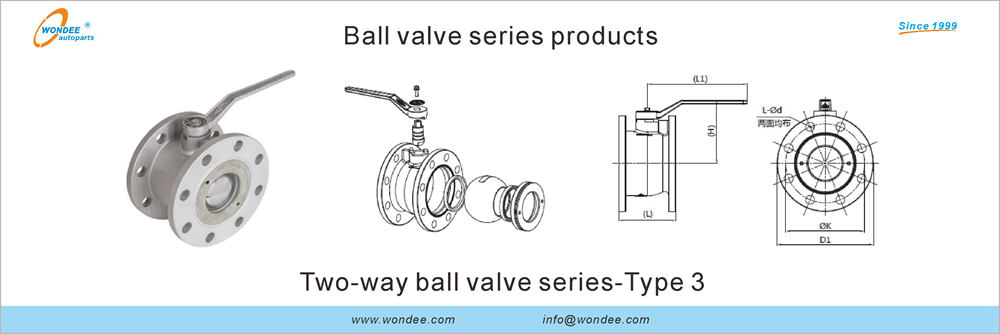

| Serie de nombres de producto: | Tipo de la serie de válvulas de bola de dos vías 3 | ||||||||
| Nombre del producto: | Válvula de bola manual de aleación de aluminio con brida redonda | ||||||||
| Material del cuerpo principal: | Aleación de aluminio fundido | ||||||||
| Material de sellado: | PTFE y goma de nitrilo resistente a la gasolina | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | L | D | Tamaño del orificio de montaje | H | Rango de temperatura | ||
| WDQ41-10Y-DN25 | DN25 | 1.0MPA | 56 | Ø60 | 4-Ø8.5 dos gama | 60 | -20 ℃ ~ 70 ℃ | ||
| WDQ41-10Y-DN65 | DN70 | 1.0MPA | 115 | Ø150 | 4-Ø11 Dos gama | 128 | -20 ℃ ~ 70 ℃ | ||
| WDQ41-10Y-DN80 | DN76 | 1.0MPA | 124 | Ø160 | 4-Ø16.5/8-Ø16.5 Dos gama | 128 | -20 ℃ ~ 70 ℃ | ||
| WDQ41-10Y-DN100 | DN85 | 1.0MPA | 140 | Ø180 | 8-Ø18 Dos gama | 139 | -20 ℃ ~ 70 ℃ | ||
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||

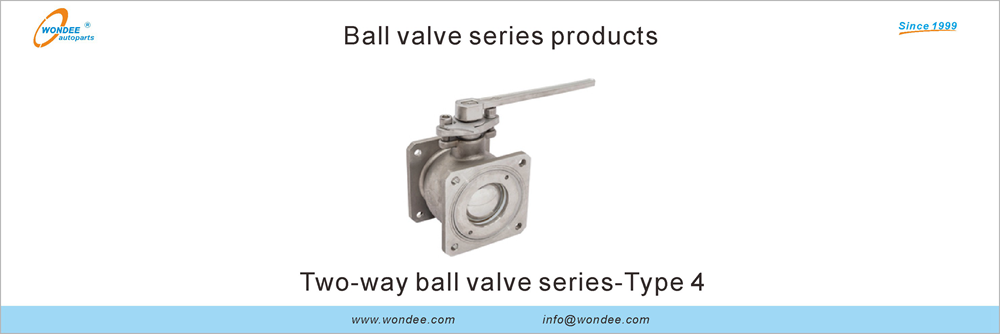

| Serie de nombres de producto: | Tipo de la serie de válvulas de bola de dos vías 4 | ||||||||
| Nombre del producto: | Válvula de bola manual de acero inoxidable con brida cuadrada | ||||||||
| Material del cuerpo principal: | Acero inoxidable | ||||||||
| Material de sellado: | Ptfe | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | L | A × A | D | L1 | Tamaño del orificio de montaje | H | Rango de temperatura |
| KTQ41-16PF-DN70 | DN70 | 1.6MPA | 115 | 140 × 140 | Ø155 | 255 | 4-Ø11 Dos gama | 128 | -20 ℃ ~ 200 ℃ |
| KTQ41-16PF-DN80 | DN80 | 1.6MPA | 115 | 150 × 150 | Ø165 | 255 | 4-Ø14 Dos gama | 136 | -20 ℃ ~ 200 ℃ |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||

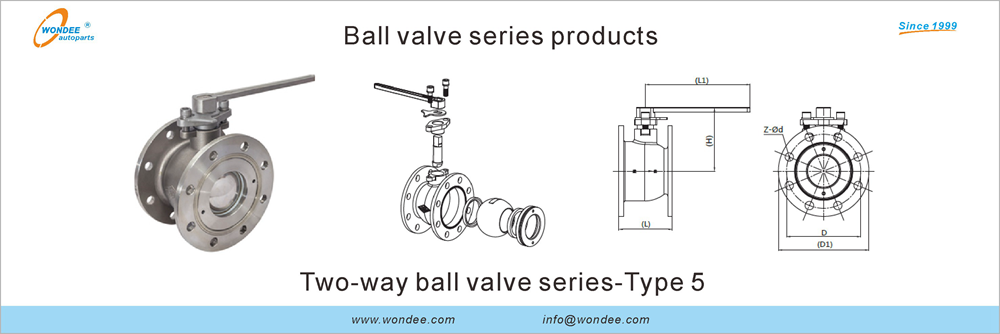

| Serie de nombres de producto: | Tipo de la serie de válvulas de bola de dos vías 5 | ||||||||
| Nombre del producto: | Válvula de bola manual de acero inoxidable con brida redonda | ||||||||
| Material del cuerpo principal: | Acero inoxidable | ||||||||
| Material de sellado: | PTFE y goma de nitrilo resistente a la gasolina | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | L | D1 | D | L1 | Tamaño del orificio de montaje | H | Rango de temperatura |
| KTQ41-16PY-DN80 | DN76 | 1.6MPA | 124 | Ø195 | Ø160 | 255 | 4-Ø16.5/8-Ø16.5 Dos gama | 137 | -20 ℃ ~ 200 ℃ |
| KTQ41-16PY-DN100 | DN85 | 1.6MPA | 140 | Ø215 | Ø180 | 255 | 8-Ø18 Dos gama | 149 | -20 ℃ ~ 200 ℃ |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||
Tipo de 2 piezas

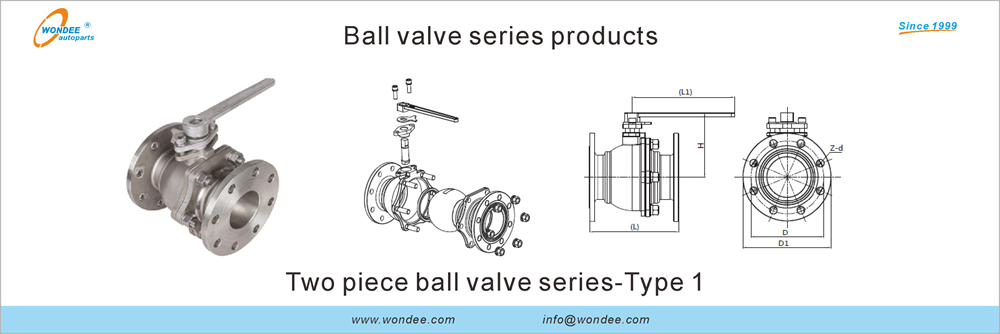

| Serie de nombres de producto: | Dos piezas de bola redonda de bola de bola 1 | ||||||||
| Nombre del producto: | Válvula de bola manual de acero inoxidable con brida redonda | ||||||||
| Material del cuerpo principal: | Acero inoxidable | ||||||||
| Material de sellado: | Ptfe | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | D1 | D | L1 | Tamaño del orificio de montaje | H | Rango de temperatura | |
| KTQ42-16PY-DN80 | DN80 | 1.6MPA | 195 | Ø160 | 255 | 8-Ø18 Dos gama | 147 | -20 ℃ ~ 200 ℃ | |
| KTQ42-16PY-DN100 | DN100 | 1.6MPA | 215 | Ø180 | 255 | 8-Ø18 Dos gama | 149 | -20 ℃ ~ 200 ℃ | |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||

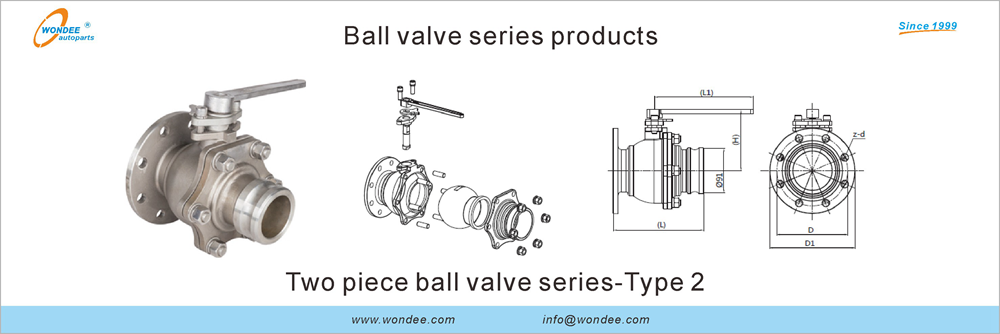

| Serie de nombres de producto: | Dos piezas de bola redonda de bola de bola 2 | ||||||||
| Nombre del producto: | Válvula de bola manual de acero inoxidable con brida redonda y conector masculino | ||||||||
| Material del cuerpo principal: | Acero inoxidable | ||||||||
| Material de sellado: | Ptfe | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | D1 | D | L1 | Tamaño del orificio de montaje | H | Rango de temperatura | |
| KTQ42-16PY-DN80A | DN80 | 1.6MPA | 195 | Ø160 | 255 | 8-Ø18 Dos gama | 147 | -20 ℃ ~ 200 ℃ | |
| KTQ42-16PY-DN100A | DN100 | 1.6MPA | 215 | Ø180 | 255 | 8-Ø18 Dos gama | 149 | -20 ℃ ~ 200 ℃ | |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||
Tipo de 3 vías

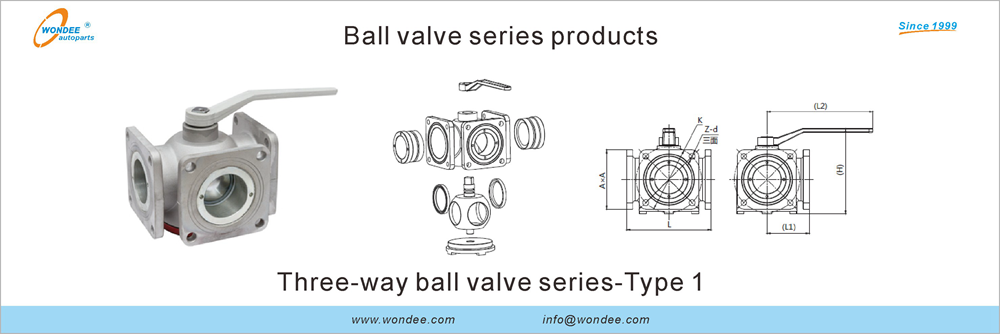

| Serie de nombres de producto: | Aleación de aluminio Aleación de válvula de bola de tres vías Tipo 1 | |||||||||
| Nombre del producto: | Válvula de bola manual de aleación de aluminio | |||||||||
| Material del cuerpo principal: | Aleación de aluminio | |||||||||
| Material de sellado: | PTFE y goma de nitrilo resistente a la gasolina | |||||||||
| Parámetros (selección del elemento de orden): | ||||||||||
| Número de artículo | Diámetro nominal | Presión nominal | A × A | K | Z-d | L | L1 | L2 | H | Rango de temperatura |
| KTQ45-10F-DN50 | DN50 | 1.0MPA | 120 × 120 | Ø130 | 4-Ø11 Tres graves | 170 | 85 | 235 | 185 | -20 ℃ ~ 70 ℃ |
| KTQ45-10F-DN80 | DN80 | 1.0MPA | 140 × 140 | Ø155 | 4-Ø14 Tres graves | 200 | 100 | 250 | 204 | -20 ℃ ~ 70 ℃ |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | |||||||||
| Observación 2: | El medio de la válvula de bola es gasolina y diesel | |||||||||
Tipo portátil

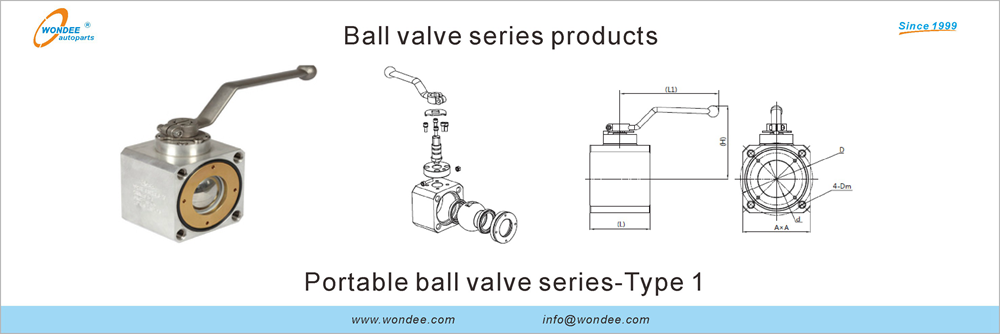

| Serie de nombres de producto: | Serie de válvulas de bola portátil de aleación de aluminio | ||||||||
| Nombre del producto: | Válvula de bola manual de aleación de aluminio | ||||||||
| Material del cuerpo principal: | Aleación de aluminio | ||||||||
| Material de sellado: | PTFE y goma de nitrilo resistente a la gasolina | ||||||||
| Parámetros (selección del elemento de orden): | |||||||||
| Número de artículo | Diámetro nominal | Presión nominal | A × A | D | Z-dm | H | L | Rango de temperatura | |
| KT-QB71SA16L-DN25 | DN20 | 1.6MPA | 61 × 61 | Ø56 | 4-m8 | 81.5 | 48 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN40 | DN28 | 1.6MPA | 76 × 76 | Ø78 | 4-M10 | 89 | 60 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN50 | DN50 | 1.6MPA | 100 × 100 | Ø112 | 4-M12 | 124 | 84 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN80 | DN65 | 1.6MPA | 120 × 120 | Ø136 | 4-M14 | 132 | 95 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN80A | DN76 | 1.6MPA | 140 × 140 | Ø150 | 4-M14 | 152 | 124 | -20 ℃ ~ 70 ℃ | |
| Observación 1: | El material de sellado se reemplazará cada 6 meses | ||||||||
| Observación 2: | La válvula de bola debe instalarse de acuerdo con la dirección del flujo marcada en el cuerpo de la válvula, y la dirección de apertura predeterminada del mango es en sentido antihorario (dirección positiva), también se puede personalizar de acuerdo con los requisitos del cliente. | ||||||||
| Observación 3: | El medio de la válvula de bola es gasolina y diesel | ||||||||
