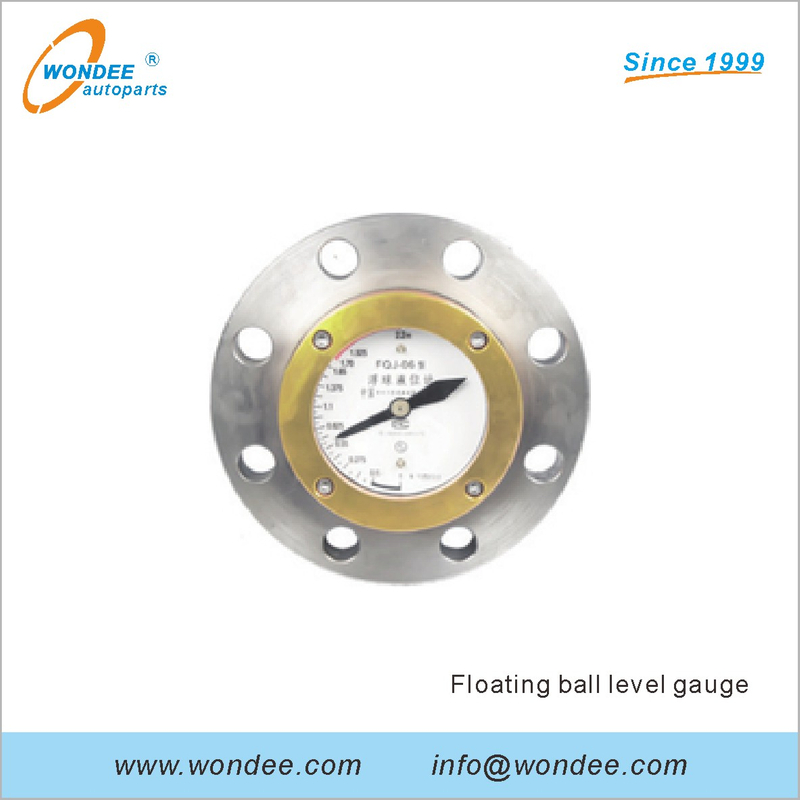

Descripción
El medidor de nivel de flotación se usa para indicar el nivel de líquido en varios recipientes abiertos o cerrados, con lecturas claras.
El producto está instalado en el contenedor a través de la conexión de brida, con un buen rendimiento de sellado. Se puede usar para aceite o líquido ligeramente corrosivo, así como vasos a presión.

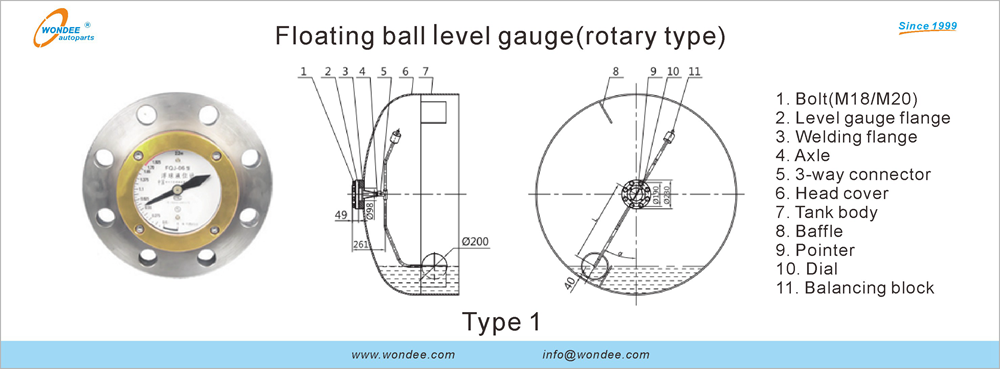

| Nombre del producto: medidor de nivel de bola flotante (tipo giratorio) | |||||||||||
| Parámetros (selección del elemento de orden) -Type 1: | |||||||||||
| Número de artículo | Estándar de brida | Brida | Orificio de montaje | Orificio de montaje | Dia. de bola flotante | Clase de precisión | Gravedad mínima específica de medio | Presión nominal | Temperatura medida | Material | |
| diámetro externo | diámetro interno | Diámetro central | |||||||||
| WD-FQJ-06 | JB81-90PN2.5 | Ø230 | Ø100 | Ø190 | 8-Ø23 | Ø200 | 5 | 0.4 | 2.5MPA | -40 ℃ ~ 200 ℃ | 304 |
| Observaciones: El cliente debe proporcionar el dibujo de instalación del medidor de nivel para facilitar el cálculo del tamaño de la biela y la fabricación del dial, como el tamaño de la cabeza, las dimensiones generales y el grosor de la pared del cuerpo del tanque, el tamaño de instalación de la brida y la posición de soldadura , etc. | |||||||||||
| Dato de referencia | |||||||||||||
| Nombre de medición | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.2 | 2.4 | 2.6 | 2.8 | 3 | 3.2 |
| Distancia central (L) | 610 | 660 | 710 | 760 | 810 | 860 | 910 | 960 | 1060 | 1160 | 1260 | 1360 | 1460 |
| Ángulo (α) | 25 ° | 25 ° | 25 ° | 25 ° | 25 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° |
| Nombre del producto: medidor de nivel de bola flotante (tipo de bola flotante) | ||||||||||||
| Parámetros (selección del elemento de orden) -Type 1: | ||||||||||||

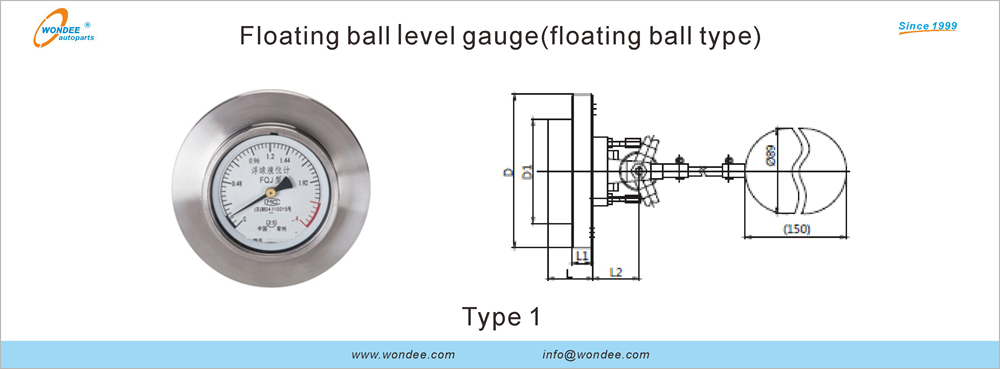

| Número de artículo | Dia. de dial | D | D1 | D2 | L | L1 | L2 | Z-d | Material | Presión nominal | Clase de precisión | Rango de medición (M) |
| WD-FQJ-4 | 100 | 160 | 108 | / | 47 | 22 | 48 | / | Acero inoxidable/aleación Alluminu | 1.6MPA | 2.5 | 1.0 ~ 3.0 |
| WD-FQJ-6 | 155 | 202 | 182 | / | 57.5 | 22.5 | 55 | / | Aleación de aluminio | 1.0MPA | 2.5 | 1.0 ~ 3.0 |
| Nombre del producto: medidor de nivel de bola flotante (tipo de bola flotante) | ||||||||||||
| Parámetros (selección del elemento de orden) -Type 2: | ||||||||||||

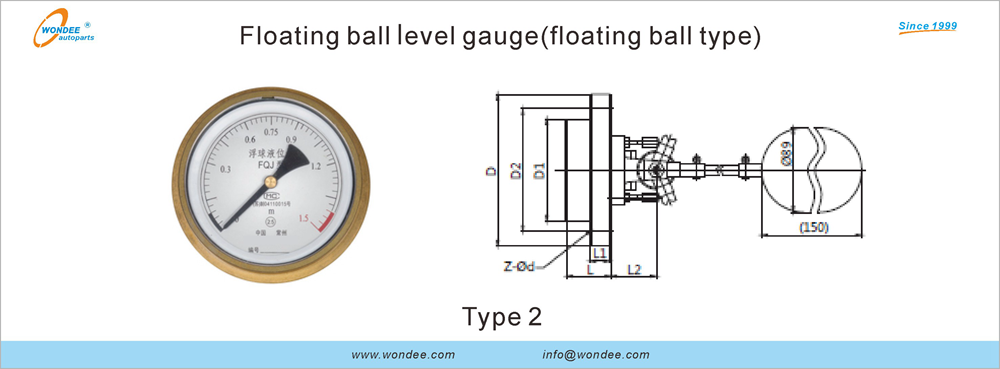

| Número de artículo | Dia. de dial | D | D1 | D2 | L | L1 | L2 | Z-d | Material | Presión nominal | Clase de precisión | Rango de medición (M) |
| WD-FQJ-10 | 250 | 338 | 286 | 310 | 54.5 | 30 | 55 | 12-Ø11.5 | Aleación de aluminio | 1.0MPA | 2.5 | 1.0 ~ 3.0 |
